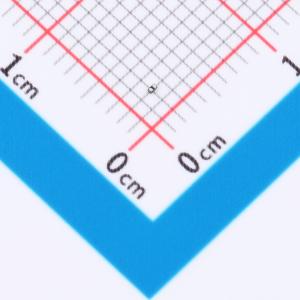

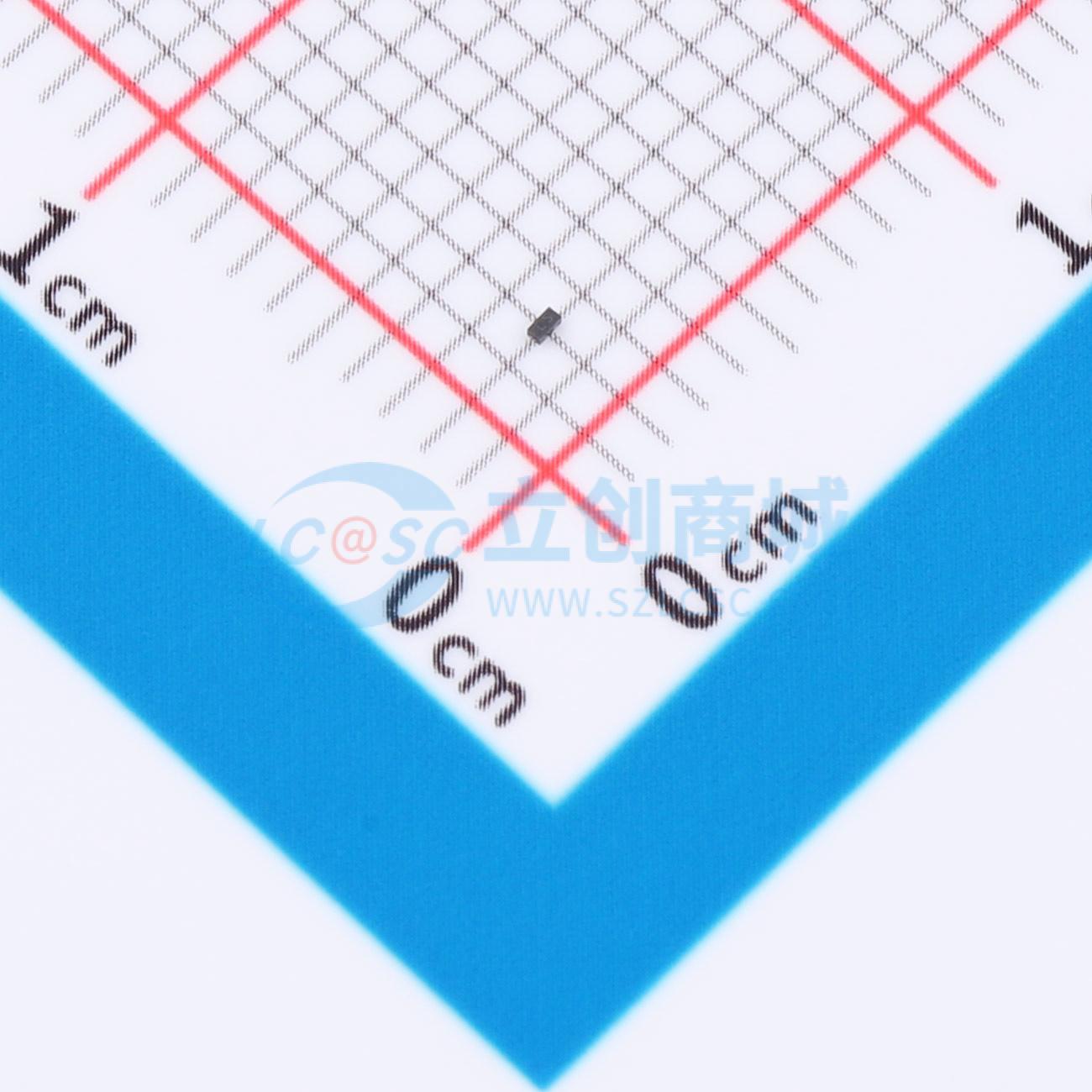

温馨提醒：图片仅供参考，商品以实物为准
BNTPD1E01B04DPLR
采用Snap-Back技术的高速数据线ESD保护二极管，具备低钳位电压、低漏电流和超低电容特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DFN0603封装，3V低钳卫ESD
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- BNTPD1E01B04DPLR
- 商品编号
- C53235415
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.00925克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向工作电压(Vrwm) | 3.3V | |
| 钳位电压 | 8V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 40W@8/20us | |
| 击穿电压(VBR) | 6.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 10nA | |
| 通道数 | - | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.25pF |
商品特性
- 峰值脉冲功率40瓦（脉冲宽度8/20微秒）
- 回弹技术
- 低钳位电压
- 低漏电流
- 超低电容（典型值0.25皮法）
- 为高速数据线提供静电放电保护
- 符合IEC 61000-4-2标准：接触放电±10千伏，空气放电±12千伏
- 符合IEC 61000-4-4标准（电快速瞬变脉冲群）：40安培（5/50纳秒）
- 符合IEC 61000-4-5标准（雷击）：5安培（8/20微秒）
- 符合RoHS标准
应用领域
- USB 3.0， USB 2.0， MHL
- HDMI 2.0， Display Port 1.3， eSATA
- 统一显示接口
- 数字视频接口
- 1G/2.5G/5G/10G以太网
