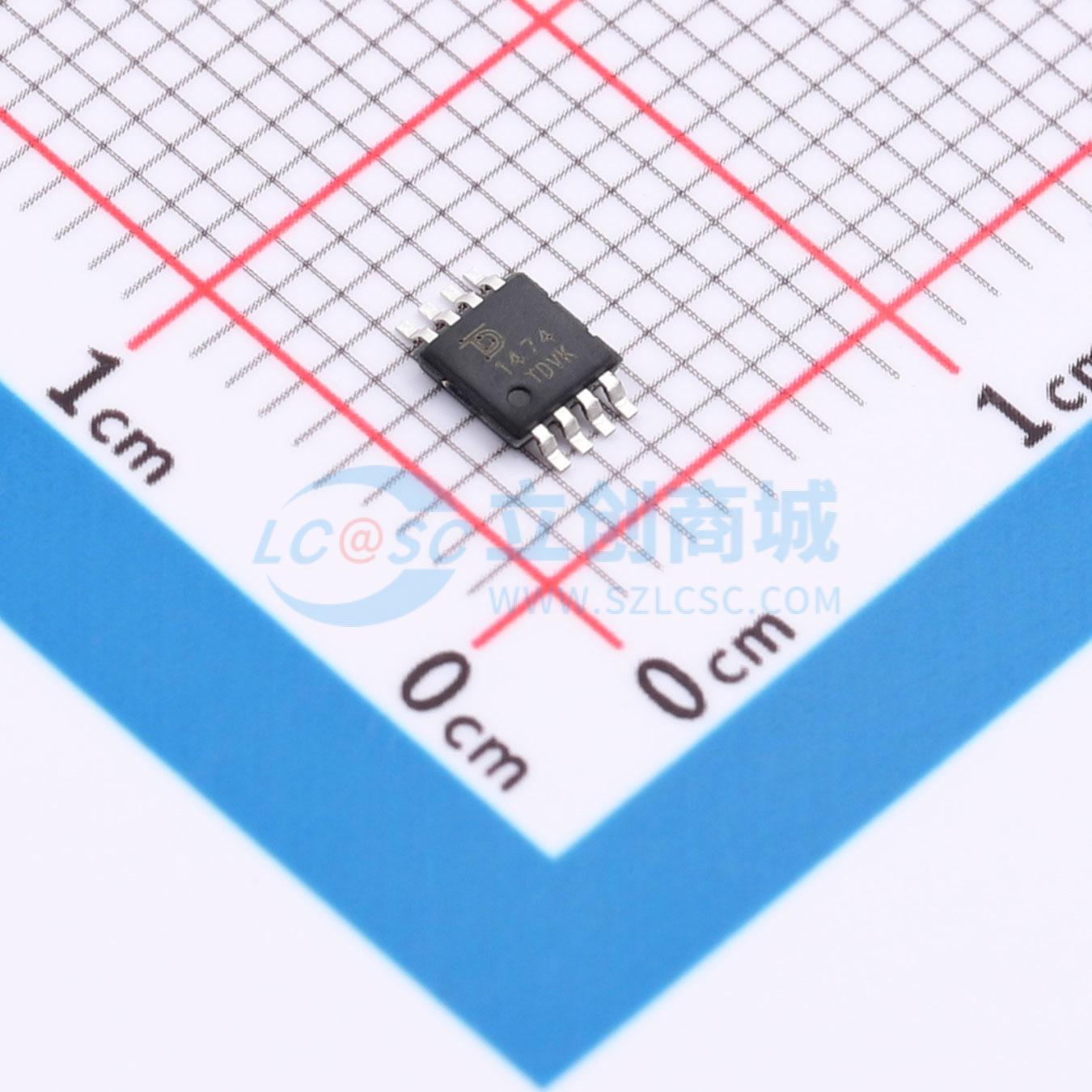

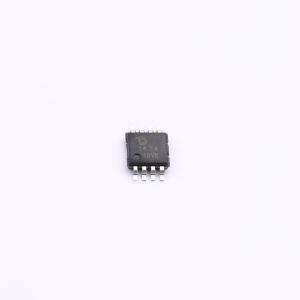

SN65HVD1474DGKR-TUDI

全双工RS-485收发器，具备高ESD保护、低功耗和大接收器迟滞特性

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: RS-485/RS-422芯片
品牌名称: Tudi(钍地半导体)
商品型号: SN65HVD1474DGKR-TUDI
商品编号: C53200359
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.086克(g)

商品参数

商品概述

SN65HVD147x系列全双工收发器具备RS-485产品中最高的ESD保护能力，支持±16kV IEC 61000-4-2接触放电和超过±30kV人体模型ESD保护。这些RS-485收发器采用稳健的3.3V驱动器和接收器，提供标准小外形集成电路以及微型表面贴装小外形封装。该系列器件更大的接收器迟滞提供了对传导差分噪声的抗扰度，其宽工作温度范围确保了在严苛工作环境下器件的稳定性能。

商品特性

提供1/8单位负载选项
单条总线上最多可连接256个节点
总线I/O保护
超过±30kV人体模型ESD保护
超过±16kV IEC 61000-4-2接触放电保护
超过±4kV IEC61000-4-4快速瞬变脉冲群保护
扩展的工业温度范围：-40°C~125°C
更大的接收器迟滞，用于噪声抑制
低功耗
针对热插拔应用的无干扰上电和掉电保护
5V容限逻辑输入，兼容3.3V或5V控制器
针对以下信号传输速率进行优化：400 kbps、18 Mbps、40 Mbps

应用领域

工业自动化
编码器与解码器
楼宇自动化
安防监控网络
电信

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	18Mbps

	属性	参数值
	节点数	256
	静电保护	±30kV
	工作温度	-40℃~+125℃
	静态电流	240uA
	通讯模式	全双工
	功能特性	热插拔保护；过流保护
