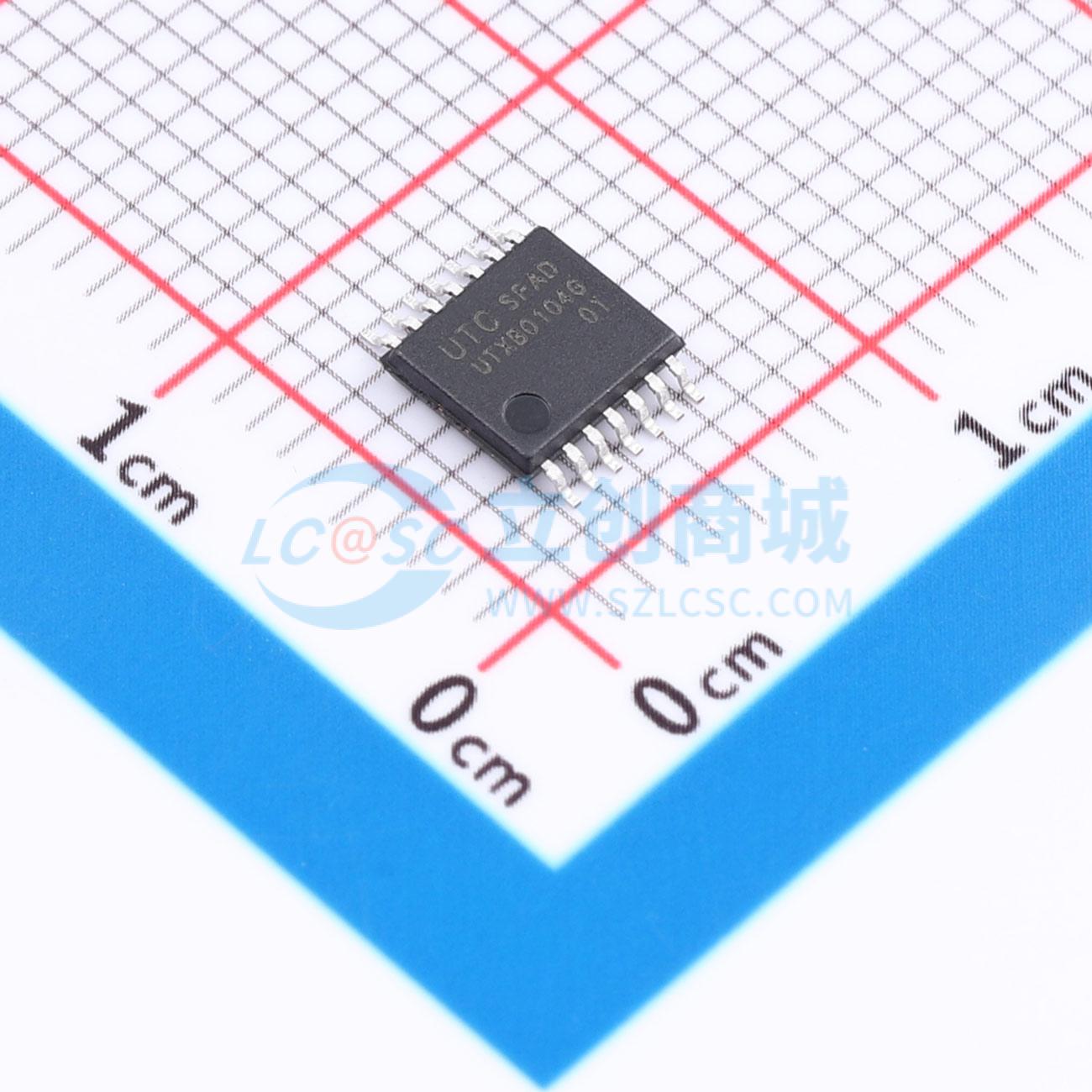

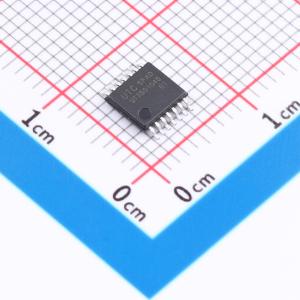

UTXB0104G-UEB-R

UTC UTXB0104是一款4位同相转换器，采用两个独立的可配置电源轨。A端口设计为跟踪VCCA，VCCA可接受1.2V至3.6V的任何电源电压。B端口设计为跟踪VCCB，VCCB可接受1.65V至5.5V的任何电源电压。这允许在1.2V、1.5V、1.8V、2.5V、3.3V和5V电压节点之间进行通用的低电压双向转换。VCCA不应超过VCCB。

当输出使能（OE）输入为低电平时，所有输出都处于高阻抗状态。为确保在电源开启或关闭期间处于高阻抗状态，OE应通过下拉电阻连接到GND；电阻的最小值由驱动器的电流源能力决定。

UTC UTXB0104的设计使得OE输入电路由VCCA供电。

该器件针对部分掉电应用进行了全面规格设计，采用IOFF电路禁用输出，防止器件掉电时通过器件产生损坏性电流回流。

UTXB0104器件是一款4位无方向电压电平转换器，专门用于转换逻辑电压电平。A端口能够接受1.2V至3.6V的I/O电压，而B端口可以接受1.65V至5.5V的I/O电压。该器件采用带边缘速率加速器（单稳态触发器）的缓冲架构，以提高整体数据速率。该器件只能转换推挽式CMOS逻辑输出。如果用于开漏信号转换，请参考UTC UTXS010X产品。

UTXB0104架构不需要方向控制信号来控制数据从A到B或从B到A的流向。在直流状态下，UTXB0104的输出驱动器可以保持高电平或低电平，但设计为弱驱动，以便当总线上的数据开始反向流动时，它们可以被外部驱动器覆盖。

输出单稳态触发器检测A或B端口上的上升或下降沿。在上升沿期间，单稳态触发器在短时间内开启PMOS晶体管（T1、T3），从而加快从低到高的转换。同样，在下降沿期间，单稳态触发器在短时间内开启NMOS晶体管（T2、T4），从而加快从高到低的转换。输出转换期间的典型输出阻抗在VCCO = 1.2V至1.8V时为70Ω，在VCCO = 1.8V至3.3V时为50Ω，在VCCO = 3.3V至5V时为40Ω。

UTXB0104有一个OE输入，用于通过将OE设置为低电平来禁用器件，这会使所有I/O处于高阻抗（Hi-Z）状态。禁用时间（tdis）表示OE变为低电平与输出实际被禁用（Hi-Z）之间的延迟。使能时间（ten）表示用户在OE变为高电平后必须等待单稳态电路开始工作的时间。

• A端口1.2V至3.6V，B端口1.65V至5.5V（VCCA ≤ VCCB）
• VCC隔离特性 – 如果任一VCC输入接地，所有输出处于高阻抗状态
• OE输入电路参考VCCA
• 低功耗，最大ICC为5μA
• IOFF支持部分掉电模式操作

• 耳机
• 智能手机
• 平板电脑
• 台式电脑
