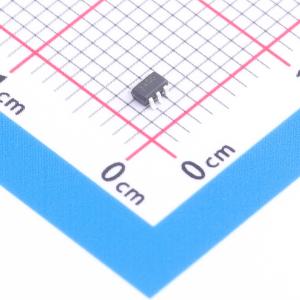

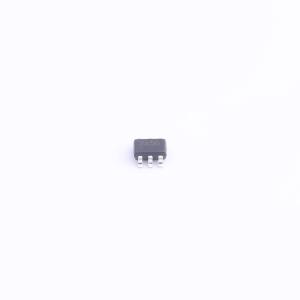

温馨提醒：图片仅供参考，商品以实物为准
U74LVC1G10G-AL6-R
U74LVC1G10G SOT-363 T/R
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- UTC(友顺)
- 商品型号
- U74LVC1G10G-AL6-R
- 商品编号
- C53152858
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.1366克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 输出高电平(VOH) | 2.4V；3.8V；1.9V；2.3V；1.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输出低电平(VOL) | 450mV；550mV；300mV；400mV；100mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 3.6ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 3 |
商品概述
U74LVC1G10在正逻辑中执行布尔函数γ = (A × B × C)（上划线） 或 γ = A（上划线） + B（上划线） + C（上划线）。该器件针对使用Ioff的部分掉电应用进行了全面规定。Ioff电路可禁用输出，防止器件掉电时电流回流造成损坏。
商品特性
- 支持5V VCC工作
- 输入可接受高达5.5V的电压
- 在3.3V时最大传输延迟为3.8ns
- 低功耗，ICC最大为10μA
- Ioff支持部分掉电模式
- 在3.3V时输出驱动电流为±24mA
- 封装形式：SOT - 26、SOT - 363
