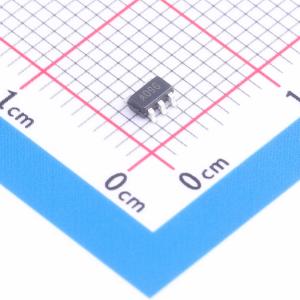

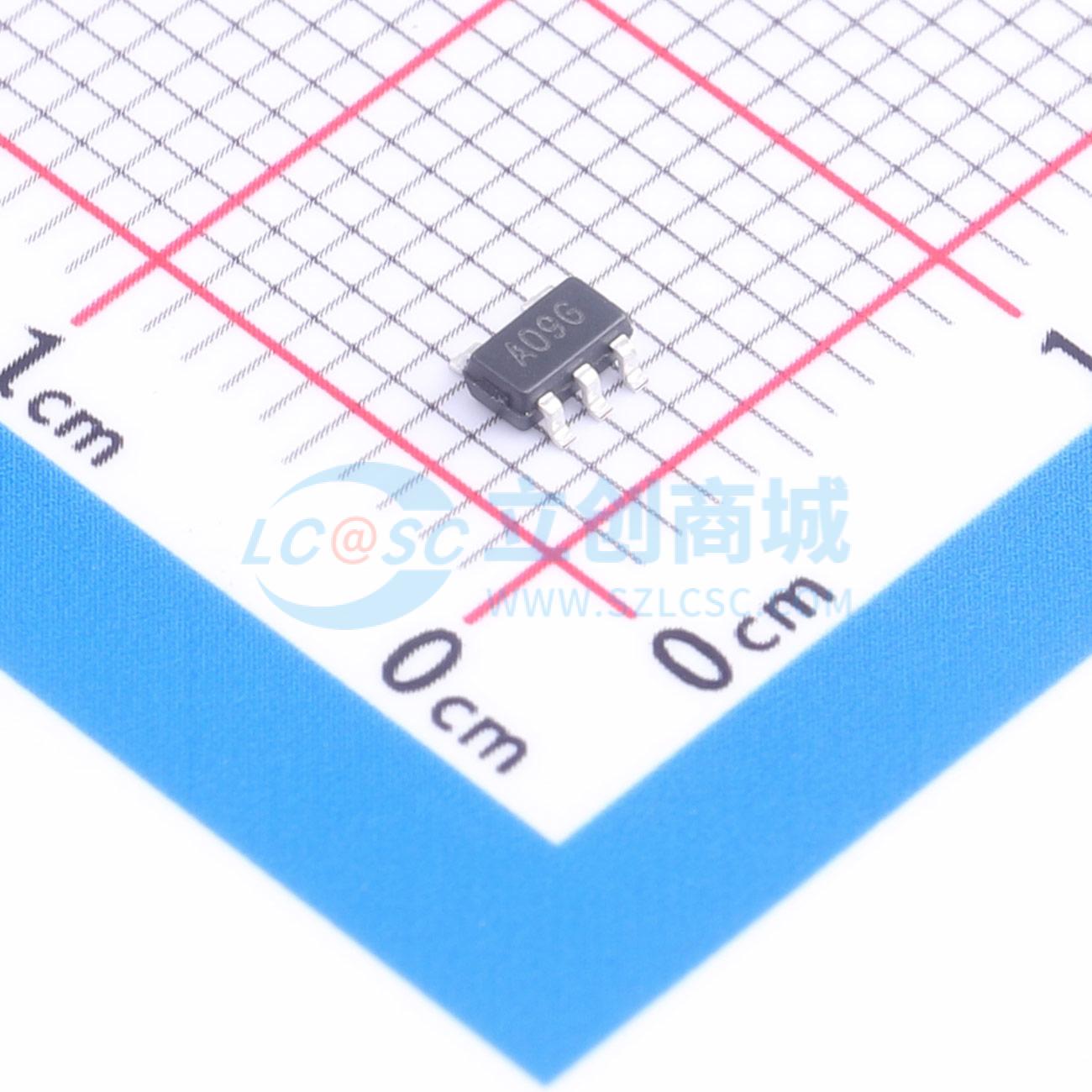

温馨提醒：图片仅供参考，商品以实物为准
U74AHC1G09G-AF5-R
U74AHC1G09G SOT-25 T/R
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- UTC(友顺)
- 商品型号
- U74AHC1G09G-AF5-R
- 商品编号
- C53152882
- 商品封装
- SOT-25
- 包装方式
- 编带
- 商品毛重
- 0.1476克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 1 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 输入高电平(VIH) | 2.1V；1.5V；3.85V | |
| 输入低电平(VIL) | 900mV；500mV；1.65V |
| 属性 | 参数值 | |
|---|---|---|
| 输出低电平(VOL) | 100mV；360mV | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 输入类型 | - | |
| 输出类型 | 开漏 |
商品概述
U74AHC1G09是一款带有开漏输出的2输入与门，它提供Y = A×B的功能。
商品特性
- 工作电压范围：2~5.5V
- 低静态电流：ICC = 1μA（最大值）
- 高速：tPD = 6ns@5V（最大值）
- 封装形式：SOT - 25 (EIAJ SC - 59)、SOT - 23 - 5 (JEDEC TO - 236)、SOT - 353
