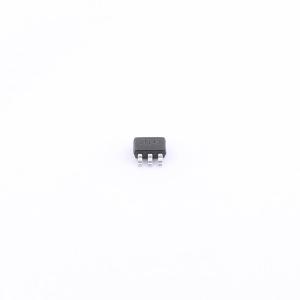

U74AVC1T45G-AL6-R

这款单比特同相总线收发器采用两个独立的可配置电源轨。UTC U74AVC1T45 经过优化，可在 VCCA/VCCB 设置为 1.4V 至 3.6V 的条件下工作，在 VCCA/VCCB 低至 1.2V 时也能正常运行。A 端口设计为跟踪 VCCA，VCCA 可接受 1.2V 至 3.6V 的任何电源电压；B 端口设计为跟踪 VCCB，VCCB 可接受 1.2V 至 3.6V 的任何电源电压。这使得它能够在 1.2V、1.5V、1.8V、2.5V 和 3.3V 电压节点之间进行通用的低电压双向转换。U74AVC1T45 是单比特、双电源、同相电压电平转换器件。引脚 A 和方向控制引脚由 VCCA 供电，引脚 B 由 VCCB 供电。A 端口能够接受 1.2V 至 3.6V 的 I/O 电压，而 B 端口可以接受 1.2V 至 3.6V 的 I/O 电压。DIR 引脚为高电平时允许数据从 A 传输到 B，DIR 引脚为低电平时允许数据从 B 传输到 A。

• VCC 隔离特性：如果任一 VCC 输入接地，两个端口都将处于高阻抗状态
• 双电源轨设计
• DIR 输入电路参考 VCCA
• 在 3.3V 时输出驱动电流为 ±12mA
• I/O 可承受 4.6V 过压
• IOFF 支持部分掉电模式操作
• 完全可配置的双轨设计允许每个端口在 1.2V 至 3.6V 的全电源范围内工作
• VCCA 和 VCCB 都可以在 1.2V 至 3.6V 之间的任何电压下供电，使该器件适用于任何电压节点（1.2V、1.8V、2.5V 和 3.3V）之间的转换
• 支持高速转换：U74AVC1T45 可以支持高数据速率应用。当信号从 1.8V 转换到 3.3V 时，转换后的信号数据速率可达 500Mbps
• IOFF 支持部分掉电模式操作：当器件处于部分掉电模式时，IOFF 将通过禁用 I/O 输出电路来防止回流电流

U74AVC1T45 是单比特、双电源、同相电压电平转换器件。引脚 A 和方向控制引脚由 VCCA 供电，引脚 B 由 VCCB 供电。A 端口能够接受 1.2V 至 3.6V 的 I/O 电压，而 B 端口可以接受 1.2V 至 3.6V 的 I/O 电压。DIR 引脚为高电平时允许数据从 A 传输到 B，DIR 引脚为低电平时允许数据从 B 传输到 A。
