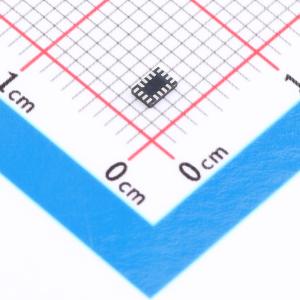

温馨提醒：图片仅供参考，商品以实物为准
U74AVC4T245G-QAE-R
U74AVC4T245G X1QFN-16(1.8x2.6) T/R
- 品牌名称
- UTC(友顺)
- 商品型号
- U74AVC4T245G-QAE-R
- 商品编号
- C53152880
- 商品封装
- QFN-16(1.8x2.6)
- 包装方式
- 编带
- 商品毛重
- 0.3678克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 断电保护；输出使能高阻 |
商品概述
UTC U74AVC4T245是一款4位双电源收发器，支持双向电平转换。A端口设计为跟踪VCCA，VCCA可接受1.2V至3.6V的任何电源电压；B端口设计为跟踪VCCB，VCCB可接受1.2V至3.6V的任何电源电压。UTC U74AVC4T245经过优化，可在VCCA/VCCB设置为1.4V至3.6V的条件下工作，在VCCA/VCCB低至1.2V时也能正常工作，这使得它可以在1.2V、1.5V、1.8V、2.5V和3.3V电压节点之间进行通用的低压双向转换。
该器件采用SOP - 16、TSSOP - 16、X1QFN - 16(1.8×2.6)、QFN - 16(3.5×2.5)封装。
UTC U74AVC4T245器件用于两个数据总线之间的异步通信。方向控制（DIR）输入和输出使能（OE）输入的逻辑电平可激活B端口输出或A端口输出，或将两个输出端口置于高阻抗模式。当B端口输出激活时，器件将数据从A总线传输到B总线；当A端口输出激活时，器件将数据从B总线传输到A总线。A和B端口的输入电路始终处于激活状态，必须施加逻辑高或低电平以防止ICC和ICCZ过大。
UTC U74AVC4T245器件的控制引脚（1DIR、2DIR、1OE和2OE）由VCCA供电。该器件针对使用IOFF的部分掉电应用进行了全面规定。IOFF电路可禁用输出，防止器件掉电时出现任何损坏性电流回流。
VCC隔离功能确保如果任一VCC输入接地，则两个端口都处于高阻抗状态。为确保在电源上电或掉电期间处于高阻抗状态，OE应通过上拉电阻连接到VCC，电阻的最小值由驱动器的灌电流能力决定。
商品特性
- 工作电压范围：1.2~3.6V
- 控制输入VIH / VIL电平参考VCCA电压
- I/O可承受4.6V电压
- IOFF支持部分掉电模式操作
应用领域
U74AVC4T245器件可用于电平转换应用，用于连接工作在不同接口电压的设备或系统。该器件非常适合推挽驱动器连接到数据I/O的应用。
