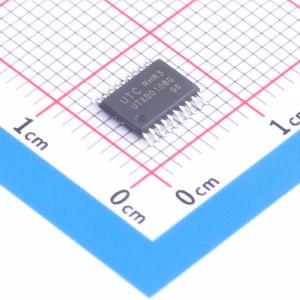

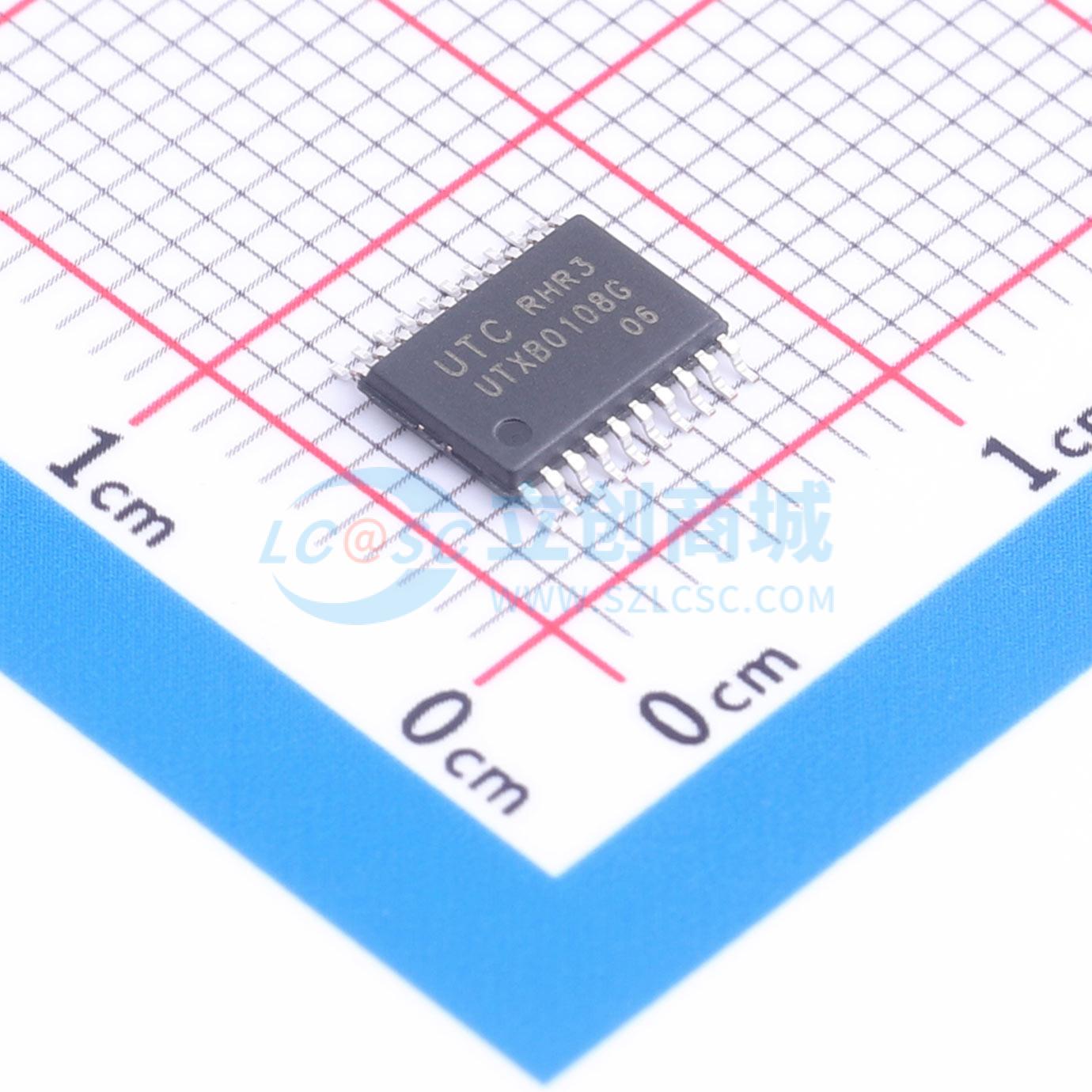

UTXB0108G-P20-R

UTXB0108G TSSOP-20 T/R

SMT扩展库PCB免费打样

私有库下单最高享92折

商品参数

	属性	参数值
	商品目录	转换器/电平移位器

	属性	参数值
	功能特性	断电保护；自动方向检测；输出使能高阻

这款8位同相转换器采用两个独立的可配置电源轨。A端口设计用于连接VCCA，VCCA可接受1.2V至3.6V的任何电源电压。B端口设计用于连接VCCB，VCCB可接受1.65V至5.5V的任何电源电压。

UTXB0108的OE输入电路由VCCA供电。当输出使能（OE）输入为低电平时，所有输出均处于高阻抗状态。

该器件针对使用IOFF的部分掉电应用进行了全面规格设计。IOFF电路可禁用输出，防止器件掉电时电流反向流动造成损坏。

封装形式为TSSOP - 20。

UTXB0108器件是一款8位无方向电压电平转换器，专门用于转换逻辑电压电平。A端口能够接受1.2V至3.6V的I/O电压，而B端口可以接受1.65V至5.5V的I/O电压。

该器件仅能转换推挽式CMOS逻辑输出。若要进行开漏信号转换，请参考UTC的UTXS010X产品。

在操作过程中，要始终确保VCCA ≤ VCCB。在上电顺序方面，VCCA ≥ VCCB不会损坏器件，因此任何电源都可以先上电。当任一VCC关闭（VCCA/B = 0V）时，UTXB0108的电路会禁用所有输出端口。

UTXB0108有一个OE输入，通过将OE设置为低电平可禁用该器件，使所有I/O处于高阻抗（Hi - Z）状态。禁用时间（tdis）表示OE变为低电平与输出实际被禁用（Hi - Z）之间的延迟。使能时间（ten）表示OE变为高电平后，用户必须等待单稳态电路开始工作的时间。

UTXB0108器件有两种功能模式：启用和禁用。将OE设置为低电平可禁用器件，使所有I/O处于高阻抗状态；将OE设置为高电平则启用器件。
