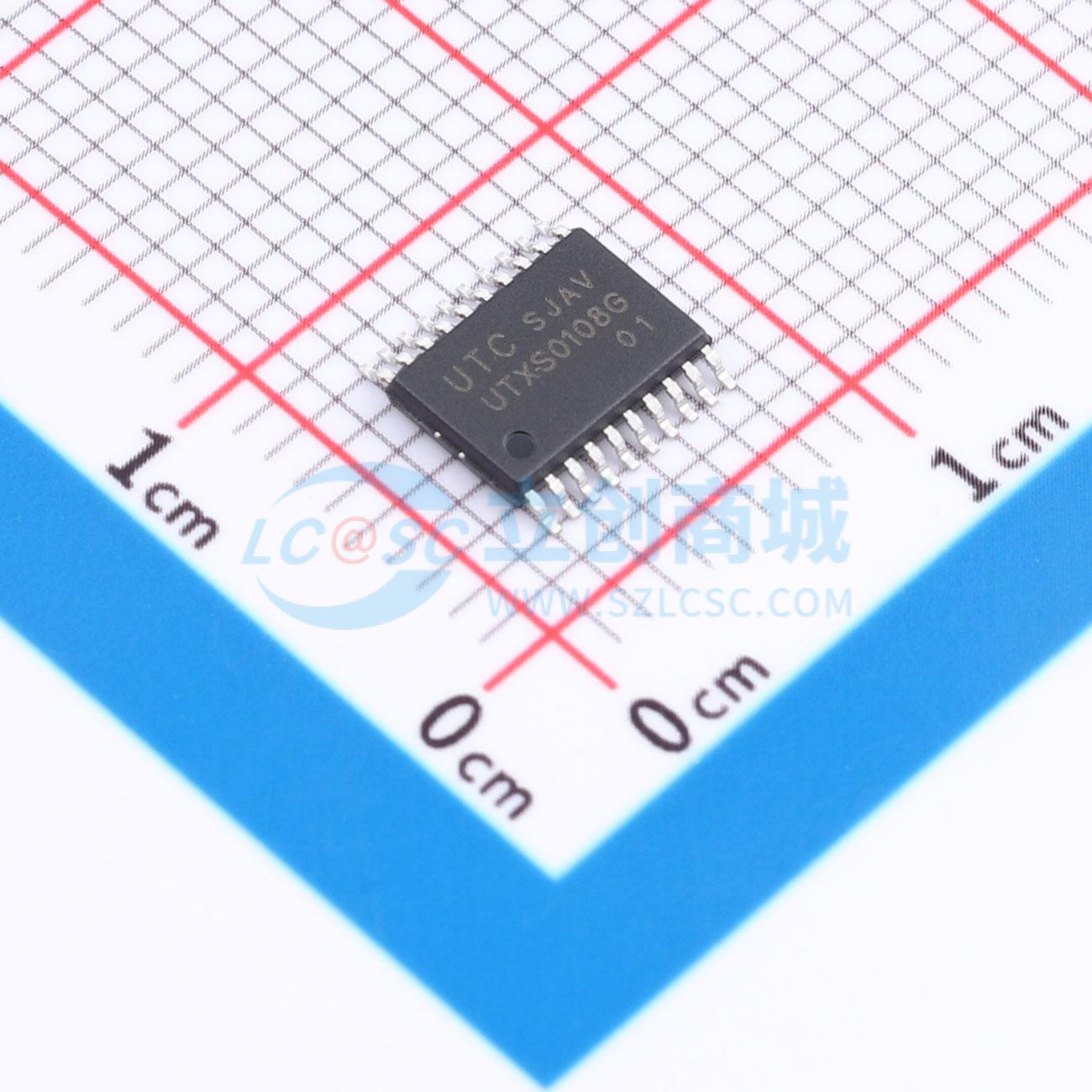

UTXS0108G-P20-R

这款8位同相转换器是双向电压电平转换器，可用于在混合电压系统之间建立数字开关兼容性。它使用两个独立的可配置电源轨。A端口设计用于跟踪VCCA，VCCA可接受1.4V至3.6V的任何电源电压。B端口设计用于跟踪VCCB，VCCA必须小于或等于VCCB，VCCB可接受1.65V至5.5V的任何电源电压。这允许在1.5V、1.8V、2.5V、3.3V和5V电压节点之间进行低电压双向转换。 当输出使能（OE）输入为低电平时，所有输出都处于高阻抗状态。 为确保在电源开启或关闭期间处于高阻抗状态，OE应通过下拉电阻连接到GND；电阻的最小值由驱动器的电流源能力决定。 UTXS0108可用于电平转换应用，用于连接在不同接口电压下运行的设备或系统。UTXS0108非常适合用于开漏驱动器连接到数据I/O的应用。UTXS0108器件是一种半缓冲自动方向感应电压转换器，其设计针对需要系统从低速开漏模式开始，然后切换到高速推挽模式的转换应用（如MMC卡接口）进行了优化。 为满足这些应用需求，采用了半缓冲架构设计，如下所示。包含边缘速率加速器电路（用于高到低和低到高边缘）、高导通电阻n沟道传输门晶体管（约300Ω至500Ω）和上拉电阻（用于提供直流偏置和驱动能力）来实现此解决方案。不需要方向控制信号（用于控制数据从A到B或从B到A的流动方向）。最终实现支持低速开漏操作和高速推挽操作。 在操作期间，确保始终满足VCCA ≤ VCCB。在电源启动顺序期间，VCCA ≥ VCCB不会损坏设备，因此任何电源都可以先启动。 UTXS0108有一个OE输入，通过将OE设置为低电平来禁用设备，这会使所有I/O处于高阻态。禁用时间（tdis）表示...

• A端口电压范围为1.4V至3.6V，B端口电压范围为1.65V至5.5V（VCCA ≤ VCCB）
• 无需电源排序，VCCA或VCCB可以先升压
• 无需方向控制信号

• 手机
• 智能手机
• 平板电脑
• 台式电脑
