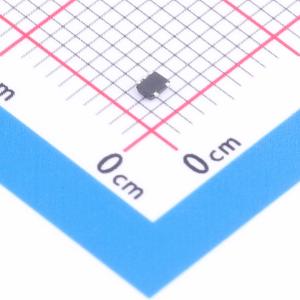

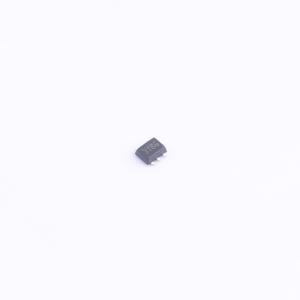

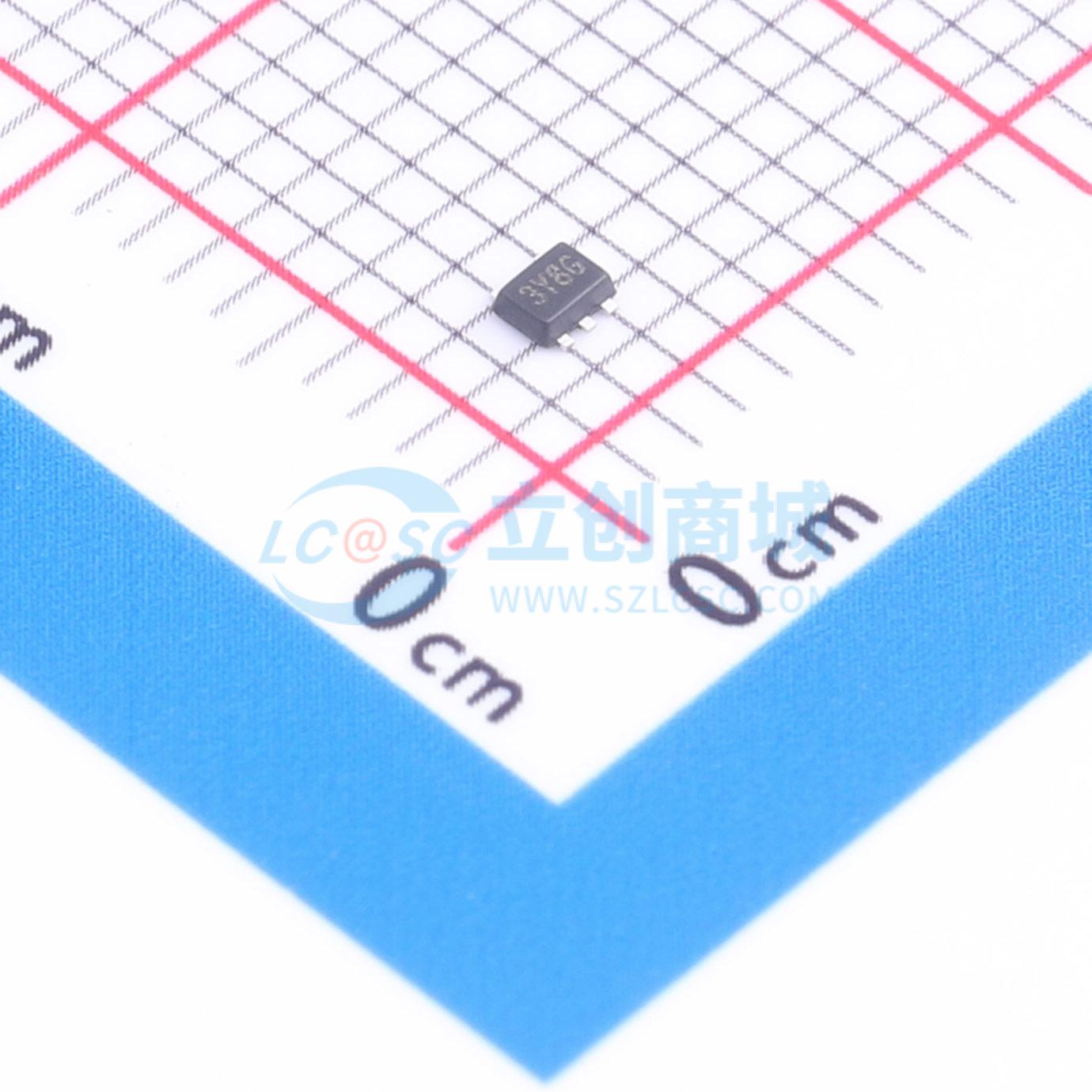

温馨提醒：图片仅供参考，商品以实物为准
U74LVC1G08G-AN5-R
U74LVC1G08G SOT-553 T/R
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- UTC(友顺)
- 商品型号
- U74LVC1G08G-AN5-R
- 商品编号
- C53152856
- 商品封装
- SOT-553
- 包装方式
- 编带
- 商品毛重
- 0.1334克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 输入高电平(VIH) | 2V；1.7V | |
| 输入低电平(VIL) | 700mV；800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.4V；3.8V；1.9V；2.3V；1.2V | |
| 输出低电平(VOL) | 450mV；550mV；300mV；400mV；100mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 7ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 |
商品概述
U74LVC1G08是一款2输入与门，其功能为Y = A×B。该器件具备掉电保护电路，可防止器件在掉电时损坏。
商品特性
- 工作电压范围：1.65V ~ 5.5V
- 低功耗电流：ICC = 10μA（最大值）
- ±24mA输出驱动（VCC = 3.0V）
- 掉电保护
