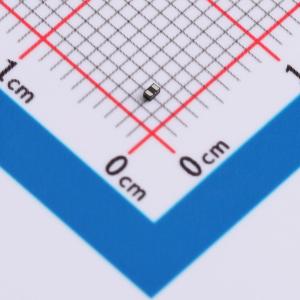

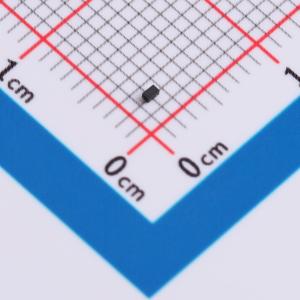

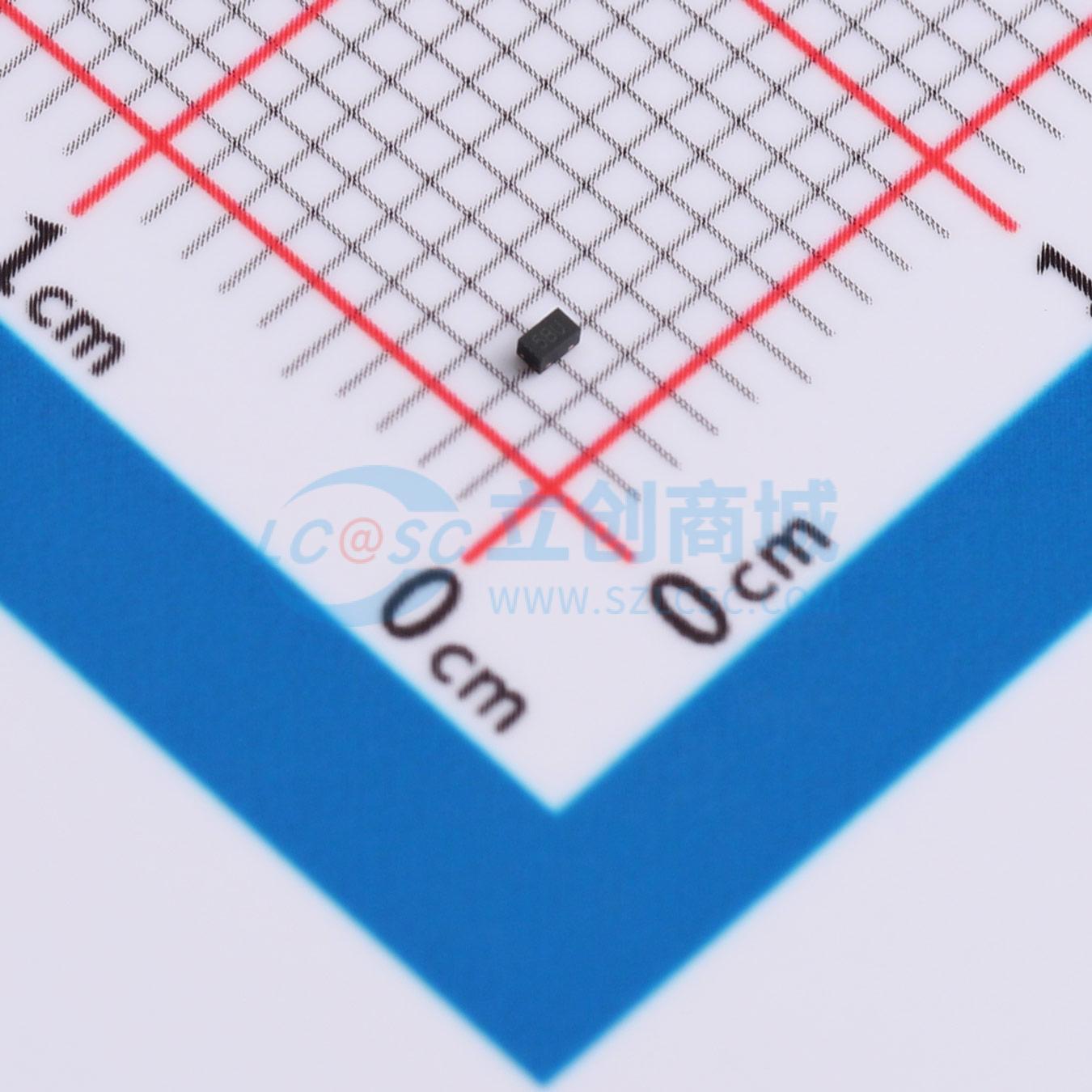

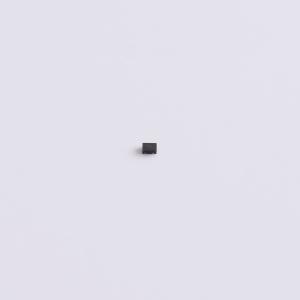

ESD0501BLC
ESD0501BLC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双向ESD 5V截止 峰值浪涌电流： 4A
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- ESD0501BLC
- 商品编号
- C53069227
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01052克(g)
商品参数
参数完善中
商品概述
ESD0501BLC是一款低电容瞬态电压抑制器（TVS），专为高速数据接口提供静电放电（ESD）保护而设计。ESD0501BLC典型电容为0.25pF，旨在保护对寄生效应敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级标准（±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变脉冲群 - EFT）（40A，5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。ESD0501BLC采用超小型DFN1006封装。每个ESD0501BLC器件可保护一条高速数据线。它为系统设计师在空间有限的情况下保护单条数据线提供了灵活性。
商品特性
- 峰值功率耗散：100W（8/20μs）
- 高速数据线瞬态保护
- IEC61000 - 4 - 2（ESD）±20kV（空气放电），±20kV（接触放电）
- IEC61000 - 4 - 4（EFT）40A（5/50ns）
- 电缆放电事件（CDE）
- 针对高速线路优化的封装
- 低钳位电压
- 低电容：0.25pF（典型值）
- 低泄漏电流
应用领域
- 串行ATA
- 台式机、服务器和笔记本电脑
- 手机
- MDDI端口
- USB数据线保护
- 显示端口
- 数字视频接口（DVI）
