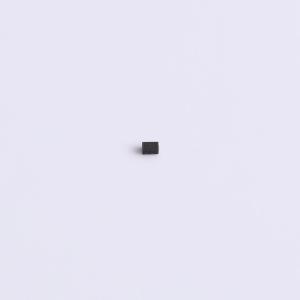

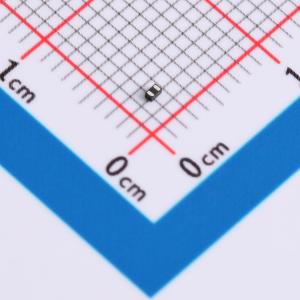

温馨提醒：图片仅供参考，商品以实物为准
ME20VZ1UABH
单向配置、固态硅雪崩技术的低钳位电压、低漏电流脉冲功率器件
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单向ESD 20V截止 峰值浪涌电流： 28A
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- ME20VZ1UABH
- 商品编号
- C53069240
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.0104克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 20V | |
| 钳位电压 | 31V | |
| 峰值脉冲电流(Ipp) | 28A@8/20us | |
| 峰值脉冲功率(Ppp) | 868W@8/20us | |
| 击穿电压(VBR) | 22V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | - | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 65pF |
商品特性
- 868W 峰值脉冲功率（tp = 8/20μs）
- 单向配置
- 固态硅雪崩技术
- 典型电容：65pF
- 低钳位电压
- 低泄漏电流
- 符合以下标准：
- IEC 61000-4-2（静电放电）抗扰度测试
- 空气放电：±30KV
- 接触放电：±30KV
- IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000-4-5（浪涌）28A（8/20μs）
- IEC 61000-4-2（静电放电）抗扰度测试
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- 数码相机
- 外围设备
