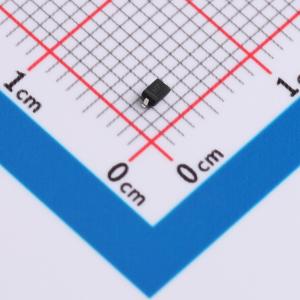

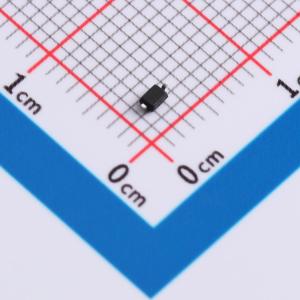

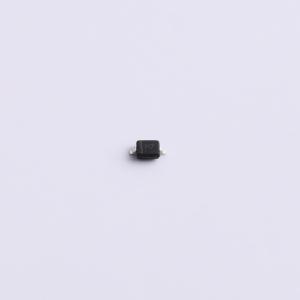

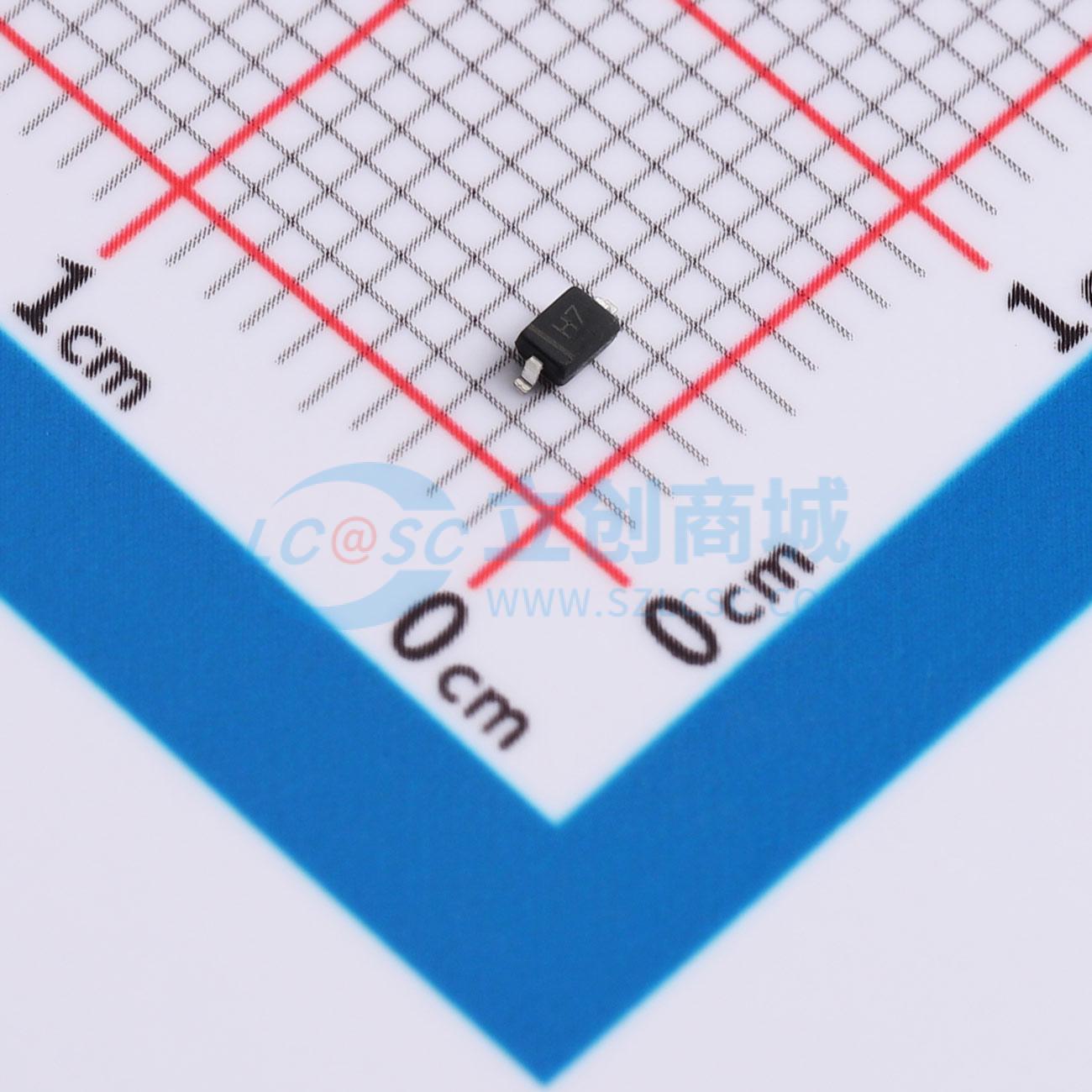

温馨提醒：图片仅供参考，商品以实物为准
SD07T
SD07T
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 单向ESD 7V截止 峰值浪涌电流： 105A
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- SD07T
- 商品编号
- C53069244
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.027067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 105A@8/20us | |
| 峰值脉冲功率(Ppp) | 2.625kW@8/20us | |
| 击穿电压 | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 600pF |
商品概述
SD07T TVS二极管专为在手机、笔记本电脑和个人数字助理（PDA）等便携式应用中替代多层压敏电阻（MLV）而设计。它具有出色的电气特性，如低钳位电压、低漏电流和高浪涌能力。该二极管旨在保护连接到电源线的敏感电子元件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击造成的过应力影响。 SD07T采用SOD - 323封装，可保护一条单向线路。根据IEC61000 - 4 - 2标准，它可提供高达±30kV（接触和空气放电）的ESD保护；根据IEC61000 - 4 - 5标准，可用于保护USB电压总线引脚（8/20μs）。
商品特性
- 峰值功率耗散：2625W（8/20μs）
- 高速数据线瞬态保护
- IEC61000 - 4 - 2（ESD）：±30kV（空气），±30kV（接触）
- 低钳位电压
- 低漏电流
- 工作电压：7V
- 固态硅雪崩技术
应用领域
-电源线-个人数字助理(PDA)-基于微处理器的设备-笔记本电脑、台式机和服务器-手机及配件-便携式电子设备-外设
