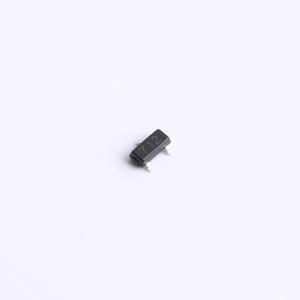

温馨提醒：图片仅供参考，商品以实物为准
SM712-N
SM712-N
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SOT-23封装双路非对称ESD防护器件（12Vto-7V，IO to GND为12V防护，GND to IO为7V防护 ），VC:26V@17A;Cj_Typ:55pF;丝印:712
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- SM712-N
- 商品编号
- C53069366
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.037842克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V；7V | |
| 钳位电压 | 19V；26V | |
| 峰值脉冲电流(Ipp) | 17A@8/20us | |
| 峰值脉冲功率(Ppp) | 350W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 7.5V；13.3V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 类型 | ESD | |
| Cj-结电容 | 55pF |
商品特性
- 正常电容：C₁₂₋₃ = 55 pF（最大值）
- 保护两条 -7V 至 +12V 线路
- 低漏电流
- IEC 61000-4-2（静电放电空气放电）：±15kV
- IEC 61000-4-2（静电放电接触放电）：±8kV
- IEC 61000-4-5（雷电 8/20 μs）：17A
应用领域
- 具有扩展共模范围的 RS-485 收发器保护
- 安全系统
- 自动取款机
- 混合光纤同轴电缆（HFC）系统
- 网络
