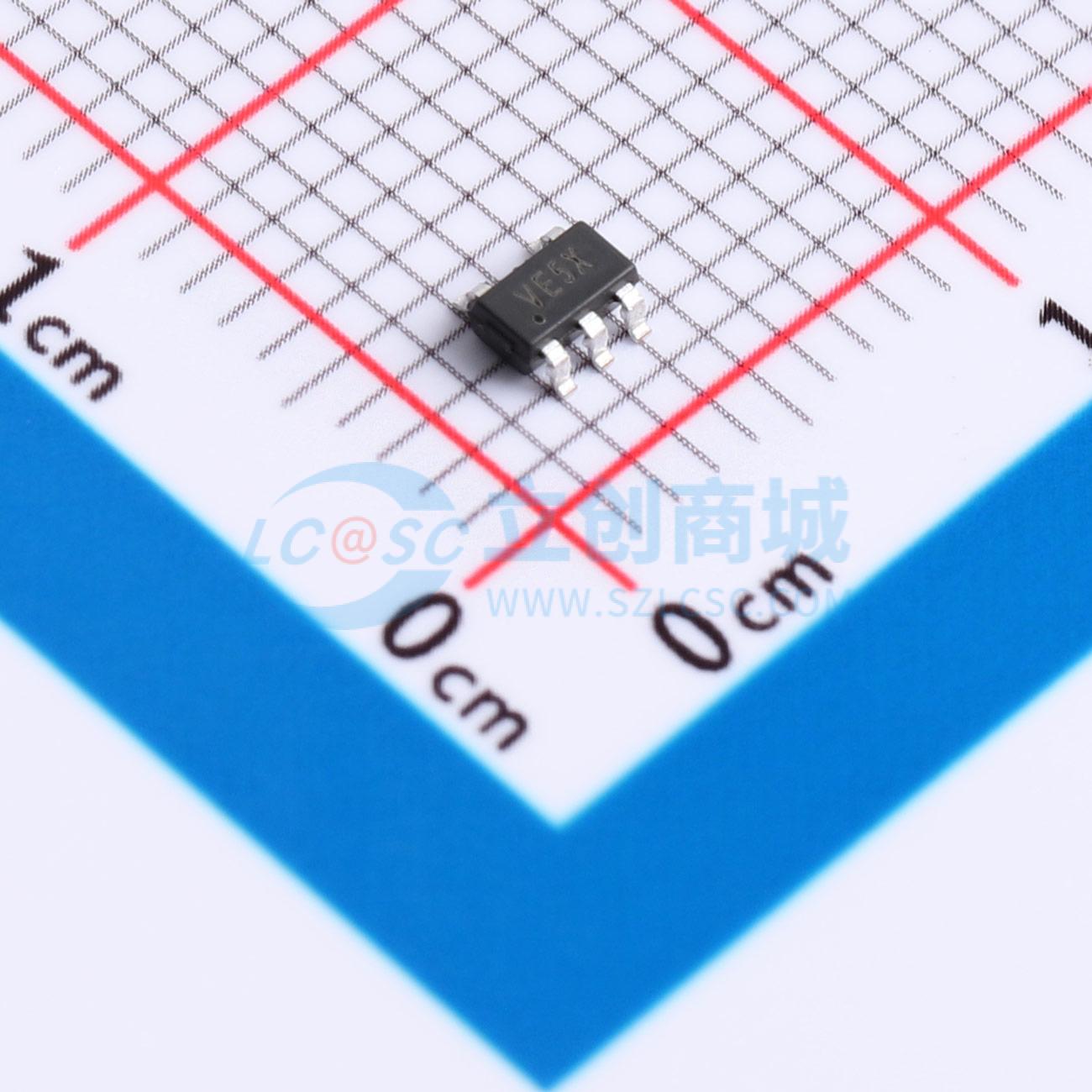

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G32GV
单路2输入或门，适用于混合电压环境，具备施密特触发功能和部分掉电模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Single 2-input OR gate
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74LVC1G32GV
- 商品编号
- C52953346
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.083067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 100nA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | - | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式；过压容忍输入 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
74LVC1G32是一款单2输入或门。其输入可由3.3V或5V器件驱动。此特性允许该器件在混合3.3V和5V环境中用作电平转换器。所有输入端均具备施密特触发动作，使电路能够容忍较慢的输入上升和下降时间。该器件针对使用IOFF的部分断电应用进行了全面规定。IOFF电路会禁用输出，从而防止器件断电时可能造成损坏的回流电流通过。
