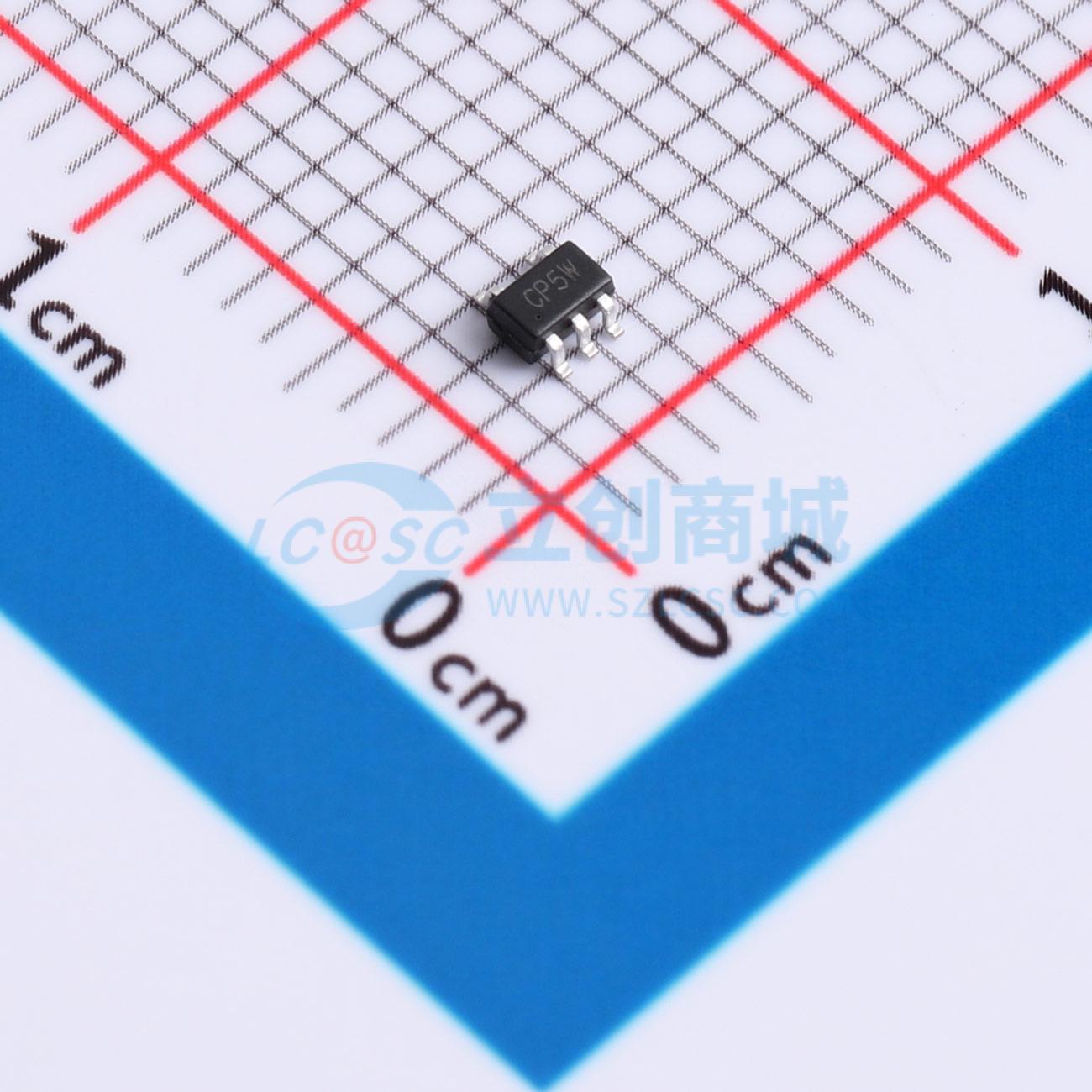

温馨提醒：图片仅供参考，商品以实物为准
74AHCT1G125GW
单通道三态缓冲器/线路驱动器，输入过压保护，适用于混合电压环境
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- single buffer/line driver; TTL input
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74AHCT1G125GW
- 商品编号
- C52953352
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.0742克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 25mA | |
| 拉电流(IOH) | 25mA | |
| 系列 | 74AHCT | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 40uA | |
| 传播延迟(tpd) | 5ns@5V,15pF | |
| 功能特性 | 输出使能；电平转换 |
商品概述
74AHC1G125 和 74AHCT1G125 是具备三态输出的单缓冲器/线路驱动器。其输入具备过压容限特性，这使得这些器件能够在混合电压环境中用作电平转换器。
商品特性
- 宽电源电压范围：2.0V 至 5.5V
- 输入过压容限至 5.5V
- 高噪声抗扰度
- CMOS 低功耗
- 锁存性能超过 200 mA
- 对称输出阻抗
- 平衡的传播延迟
- 输入电平：对于 74AHC1G125 为 CMOS 电平；对于 74AHCT1G125 为 TTL 电平
- ESD 保护：HBM ANSI/ESDA/JEDEC JS-001 Class 3A 超过 7000 V；CDM ANSI/ESDA/JEDEC JS-002 Class C3 超过 2000 V
- 多种封装选项
