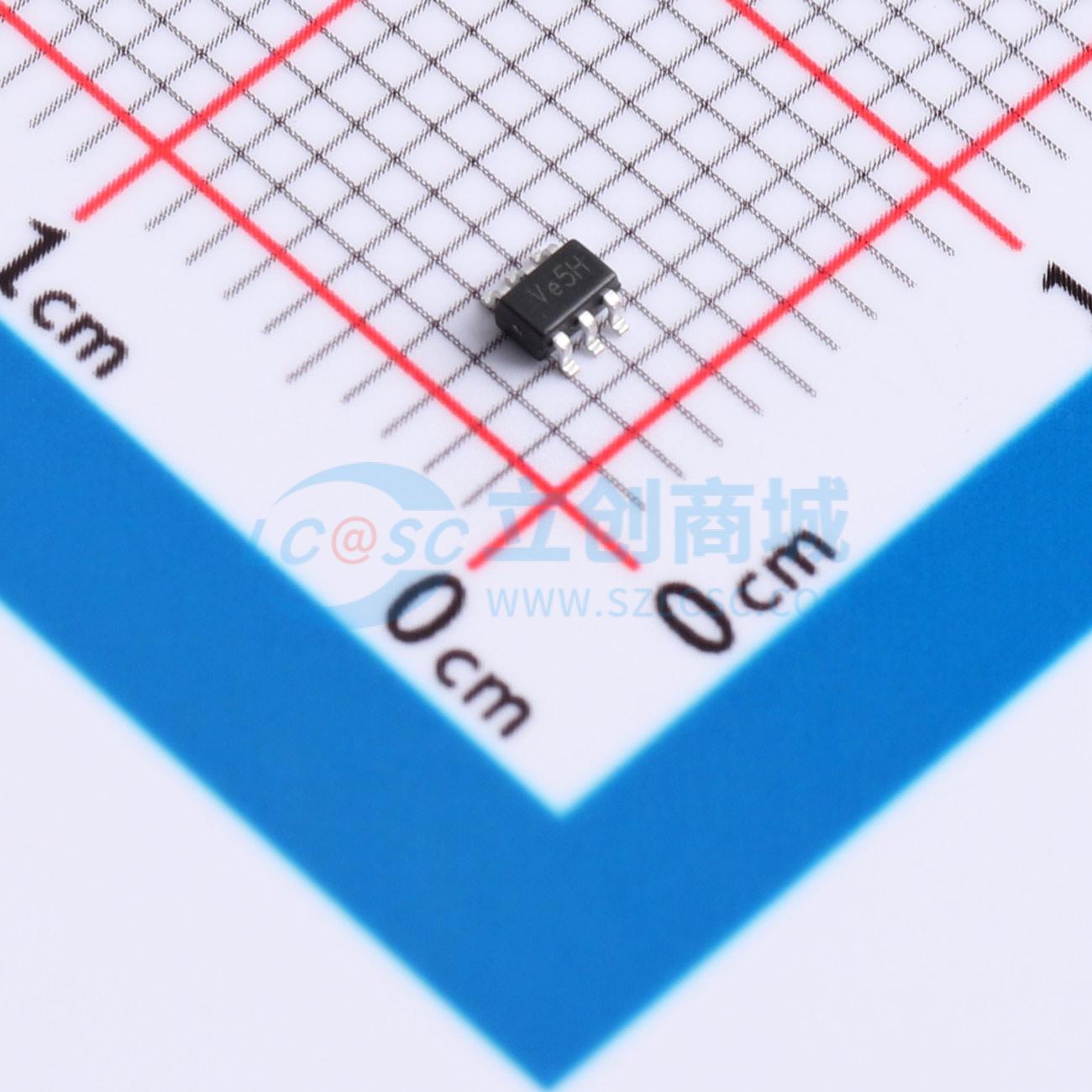

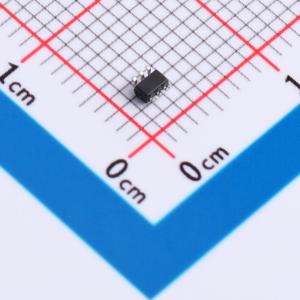

温馨提醒：图片仅供参考，商品以实物为准
74LVC2G17GW
双路非反相施密特触发器，具备5V容限输入
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- dual buffer; Schmitt-trigger
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74LVC2G17GW
- 商品编号
- C52953353
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.074067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 4uA | |
| 传播延迟(tpd) | 4.3ns@3.3V,50pF | |
| 功能特性 | 掉电隔离；电平转换 |
商品概述
74LVC2G17是一款具有施密特触发器输入的双缓冲器。其输入可由3.3V或5V器件驱动，此特性允许该器件在混合3.3V和5V环境中用作电平转换器。该器件针对使用I(OFF)的部分断电应用进行了全面规定。I(OFF)电路会禁用输出，从而防止器件断电时可能产生破坏性的反向电流。
商品特性
- 宽电源电压范围：1.65V至5.5V
- 输入过压容限达5.5V
- 高抗噪性
- ±24 mA输出驱动能力（VCC = 3.0V）
- CMOS低功耗
- 闩锁性能超过100mA
- 可直接与TTL电平接口
- I(OFF)电路提供部分断电模式操作
- 符合JEDEC标准：JESD8-7（1.65V至1.95V）、JESD8-5（2.3V至2.7V）、JESD8B/JESD36（2.7V至3.6V）
- ESD保护：HBM ANSI/ESDA/JEDEC JS-001 Class 3B超过8000V；MM JESD22-A115C Class C超过550V；CDM ANSI/ESDA/JEDEC JS-002 Class C3超过2000V
- 多种封装选择
