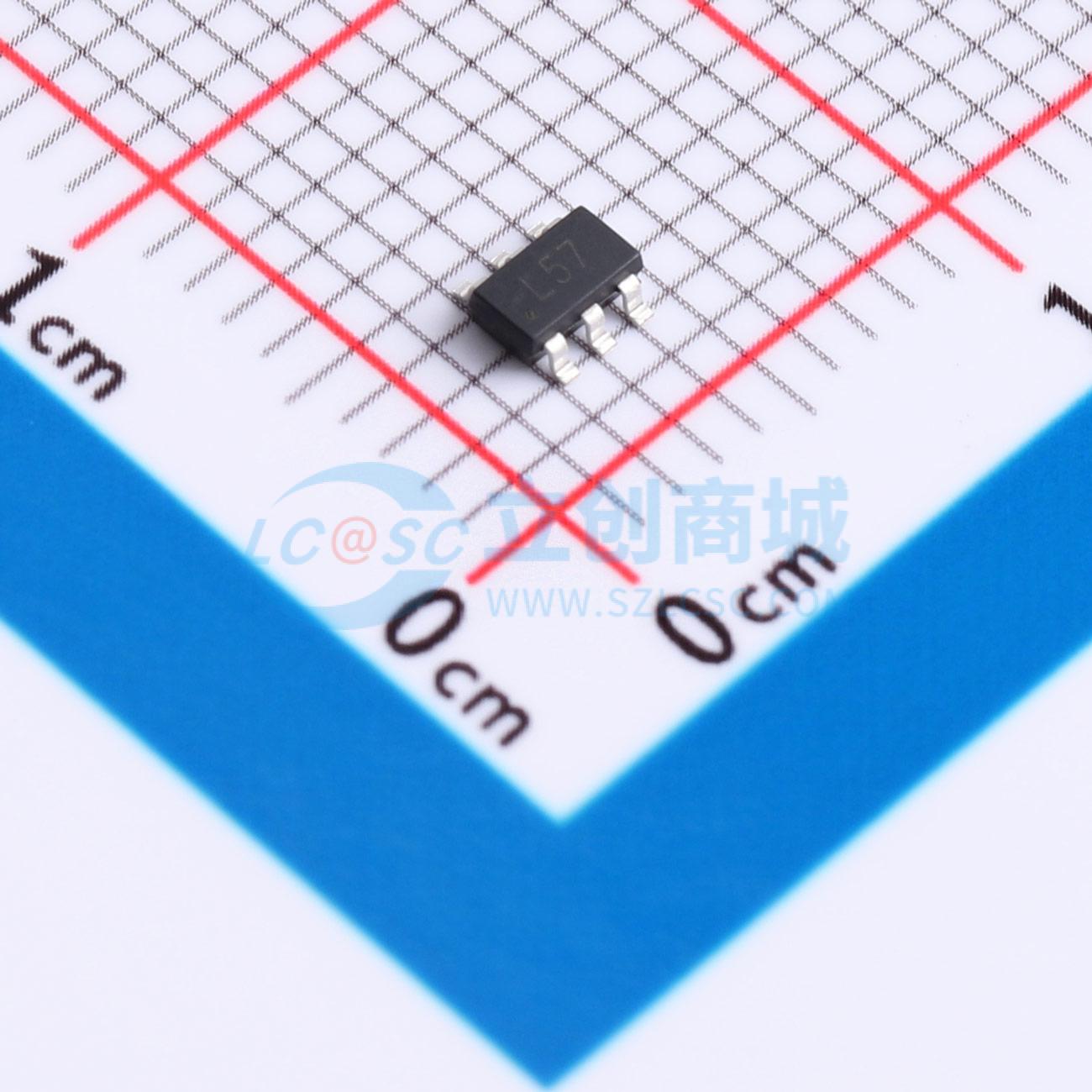

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G3157GV
低压高速单刀双掷模拟开关，具备真隔离功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Low Voltage and High Speed SPDT Analog Switch with True Isolation
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74LVC1G3157GV
- 商品编号
- C52953357
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.0697克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | - | |
| 通道数 | 2 | |
| 导通电阻(Ron) | 4Ω@3.5V | |
| 工作电压 | 1.5V~5.5V | |
| 导通电容(Con) | 12pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 470ns | |
| 关闭时间(toff) | 120ns | |
| 带宽 | 800MHz | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 故障保护 |
商品概述
74LVC1G3157G是一款单刀双掷低导通电阻模拟开关。其工作电源电压范围为1.5V至5.5V。该器件提供低导通电阻和优异的导通电阻匹配特性，并具备先断后通功能，以防止信号从一个通道切换到另一个通道时产生失真。该器件能够实现真正隔离。即使当A端电压超过VCC时，也仅有极少量电流会回流至电源。
商品特性
- 宽电源电压范围：1.5 V 至 5.5 V
- 低导通电阻，典型值为 1.9Ω (VCC = 5.5V)
- 兼容1.8 V控制逻辑输入
- 高关断隔离度：-80 dB @ 10 kHz
- 低通道间串扰：-82 dB @ 10 kHz
- 高带宽：-3dB @ 800MHz
- 低静态电流 (< 1uA) (当 VCC = 3.3 V时)
应用领域
- 音频、视频、UART、USB2.0信号与电源路由
- 手机与TWS耳机
