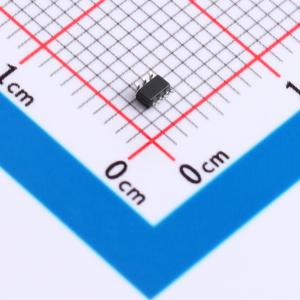

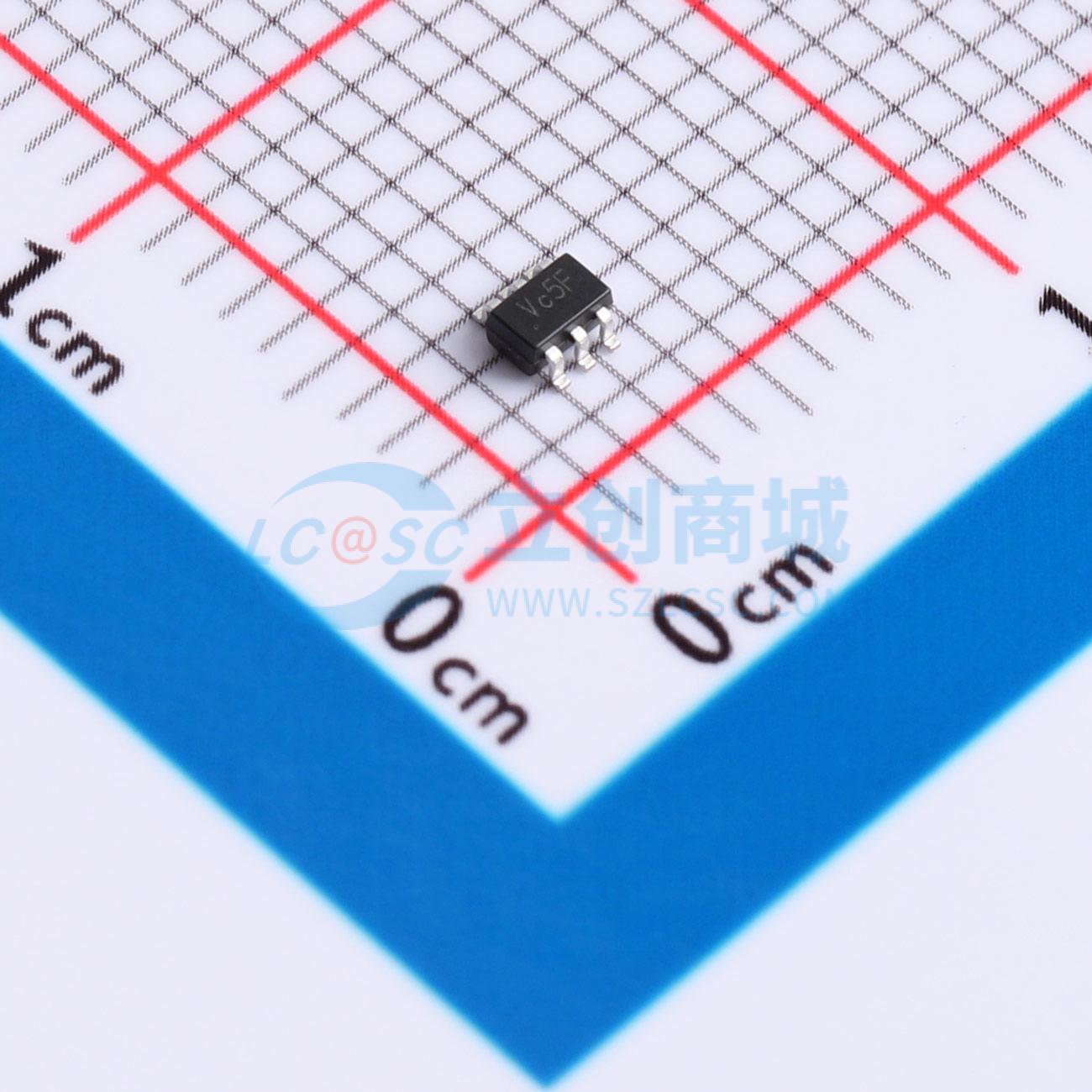

74LVC2G14GW
双反相施密特触发器，具备5V容限输入
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- dual inverter; Schmitt-trigger
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74LVC2G14GW
- 商品编号
- C52953354
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.074433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 通道数 | 2 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 1.2V；1.9V；2.3V；3.8V；2.2V | |
| 输出低电平(VOL) | 100mV；450mV；400mV；300mV；550mV；550mV | |
| 传播延迟(tpd) | 2.9ns@5V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 噪声抑制功能；电源关断保护 |
商品概述
74LVC2G14 是一款具有施密特触发输入的双反相器。输入可由 3.3 V 或 5 V 器件驱动。此特性允许在混合 3.3 V 和 5 V 环境中将这些器件用作电平转换器。该器件针对使用 IOFF 的部分断电应用进行了全面规定。IOFF 电路会禁用输出，防止器件断电时产生潜在破坏性的回流电流。
商品特性
- 宽电源电压范围：1.65 V 至 5.5 V
- 输入过压容限达 5.5 V
- 高抗噪性
- ±24 mA 输出驱动能力 (VCC = 3.0 V)
- CMOS 低功耗
- 闩锁性能超过 100 mA
- 可直接与 TTL 电平接口
- IOFF 电路提供部分断电模式操作
- 上升和下降时间无限制
- 符合 JEDEC 标准：JESD8-7 (1.65 V 至 1.95 V)、JESD8-5 (2.3 V 至 2.7 V)、JESD8C (2.7 V 至 3.6 V)、JESD36 (4.5 V 至 5.5 V)
- 静电放电保护：人体模型 ANSI/ESDA/JEDEC JS-001 3B 类超过 8000 V；机器模型 JESD22-A115C C 类超过 550 V；带电器件模型 ANSI/ESDA/JEDEC JS-002 C3 类超过 2000 V
- 多种封装选项
