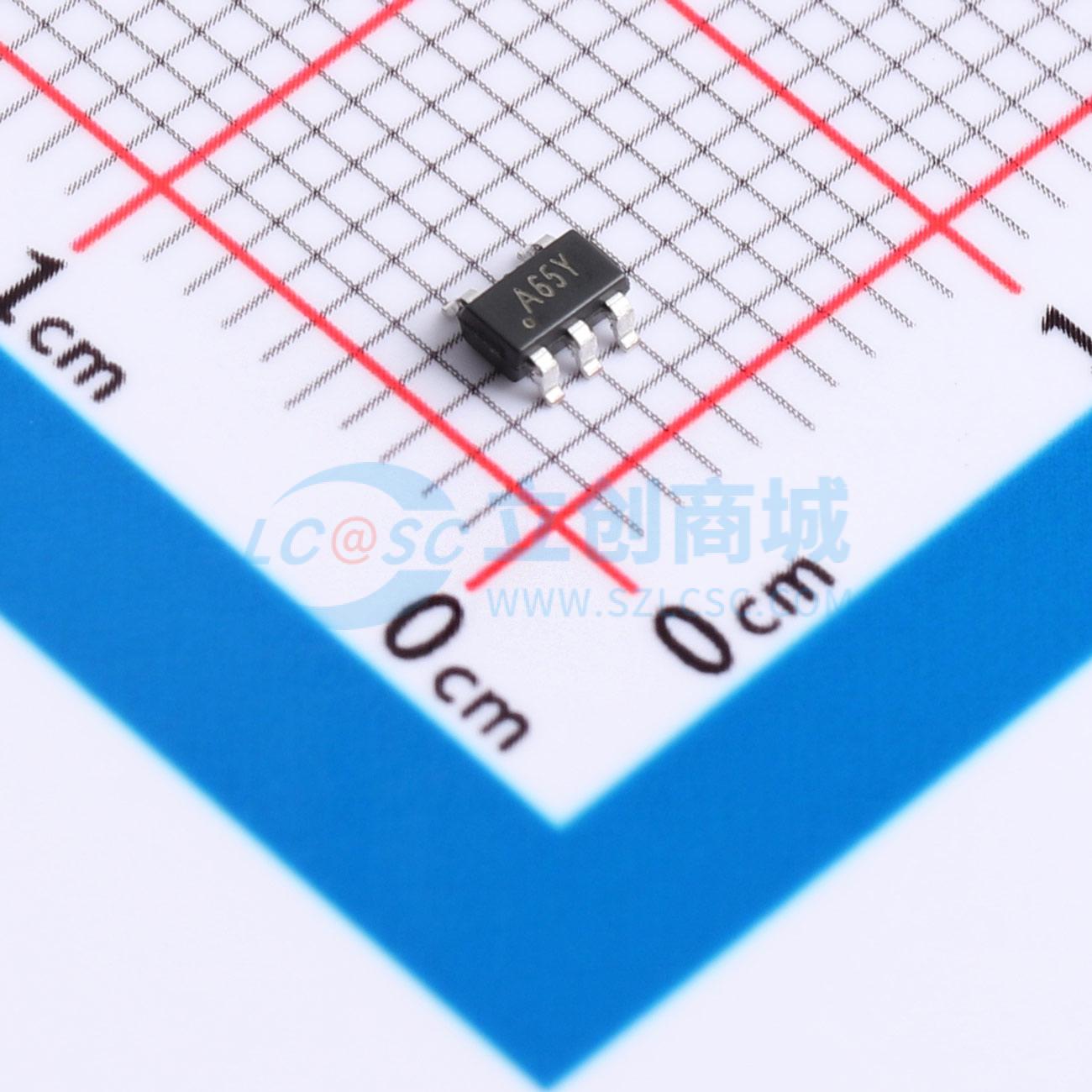

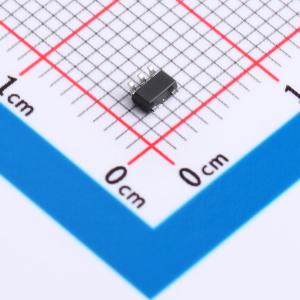

温馨提醒：图片仅供参考，商品以实物为准
74AHC1G08GV
单2输入与门，输入过压耐受，适用于混合电压环境
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Single 2-input AND gate
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74AHC1G08GV
- 商品编号
- C52953348
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.083567克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 1 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 10nA | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 2.1V；1.5V；3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 900mV；500mV；1.65V | |
| 输出高电平(VOH) | 4.5V；4.39V；2.93V；3V；2V | |
| 输出低电平(VOL) | 0V；70mV；50mV | |
| 系列 | 74AHC | |
| 传播延迟(tpd) | 6.5ns@5.5V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 过压容忍输入 |
商品概述
74AHC1G08 和 74AHCT1G08 是单路 2 输入与门。输入具备过压容限。此特性使得这些器件可在混合电压环境中用作电平转换器。
商品特性
- 宽电源电压范围：2.0V ~ 5.5V
- 输入过压容限达 5.5V
- 高噪声抗扰度
- CMOS 低功耗
- 闩锁性能超过 200mA
- 对称输出阻抗
- 平衡的传播延迟
- 输入电平：对于 74AHC1G08 为 CMOS 电平；对于 74AHCT1G08 为 TTL 电平
- ESD 保护：HBM ANSI/ESDA/JEDEC JS-001 Class 3A 超过 7000 V；CDM ANSI/ESDA/JEDEC JS-002 Class C3 超过 2000 V
- 多种封装选项
