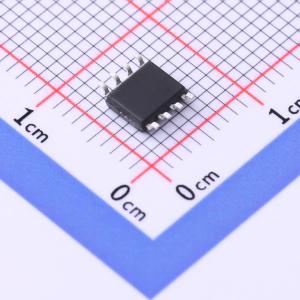

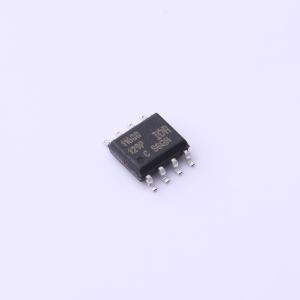

温馨提醒：图片仅供参考，商品以实物为准

IR11688STRPBF

用于谐振半桥转换器的双同步整流控制集成电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IR11688是一款双路智能次级侧控制器IC，针对驱动两个配置用于谐振转换器应用中同步整流的N沟道功率MOSFET进行了优化。每个通道可驱动一个或多个并联的MOSFET，以模拟肖特基二极管整流器的行为，在每个导通周期的大部分时间内绕过体二极管，以最大限度地降低功耗，并在阻断期间保持关断状态。通过感测每个整流MOSFET的漏源电压来确定源漏电流，并在每个导通周期开始时迅速开启每个栅极，并在输出整流电路各支路的电流接近零转换时关断。采用先进的消隐方案和双脉冲抑制技术，可确保在固定和可变频率应用中可靠运行，实现了高耐用性和抗噪性。可编程最小导通时间（MOT）功能提供了在宽范围开关频率下工作的灵活性。逐周期MOT保护电路能够自动检测轻载或空载状态，以便禁用栅极驱动，避免不必要的反向电流流过MOSFET。IR11688的Vcc电源电压范围为4.75V至18V，使其电源可从输出端获取，从而在输出电压低至5V的系统中无需辅助电源电路。当栅极驱动不进行开关操作时，IR11688的静态电流非常低，可在待机模式下实现最低功耗。
品牌名称: Infineon(英飞凌)
商品型号: IR11688STRPBF
商品编号: C537534
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

IR11688是一款双路智能次级侧控制器IC，针对驱动两个配置用于谐振转换器应用中同步整流的N沟道功率MOSFET进行了优化。每个通道可驱动一个或多个并联的MOSFET，以模拟肖特基二极管整流器的行为，在每个导通周期的大部分时间内绕过体二极管，以最大限度地降低功耗，并在阻断期间保持关断状态。

通过感测每个整流MOSFET的漏源电压来确定源漏电流，并在每个导通周期开始时迅速开启每个栅极，并在输出整流电路各支路的电流接近零转换时关断。采用先进的消隐方案和双脉冲抑制技术，可确保在固定和可变频率应用中可靠运行，实现了高耐用性和抗噪性。

可编程最小导通时间（MOT）功能提供了在宽范围开关频率下工作的灵活性。逐周期MOT保护电路能够自动检测轻载或空载状态，以便禁用栅极驱动，避免不必要的反向电流流过MOSFET。IR11688的Vcc电源电压范围为4.75V至18V，使其电源可从输出端获取，从而在输出电压低至5V的系统中无需辅助电源电路。当栅极驱动不进行开关操作时，IR11688的静态电流非常低，可在待机模式下实现最低功耗。

商品特性

用于谐振半桥转换器的次级侧高速同步整流控制器
可直接感测高达200V的MOSFET漏极电压
最高可在400kHz开关频率下工作
可编程最小导通时间
抗抖动逻辑和欠压锁定（UVLO）保护
线性关断阶段，以补偿因寄生电感导致的提前关断
4A峰值关断驱动电流
微功耗启动和超低静态电流
50ns关断传播延迟
宽Vcc工作范围4.75V至18V
逐周期MOT保护
自动低功耗待机模式
增强的抗噪性
符合能源之星低待机功耗要求
无铅

应用领域

台式机开关电源（SMPS）
服务器开关电源（SMPS）
交流 - 直流适配器
液晶（LCD）和等离子（PDP）电视
电信开关电源（SMPS）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	同步整流控制器
	适用AC-DC架构	LLC
	是否内置MOS	非内置
	工作电压	4.75V~18V
	MOS耐压	200V
	开关频率	400kHz
	通道数	2

	属性	参数值
	静态电流(Iq)	320uA
	拉电流(IOH)	1A
	灌电流(IOL)	4A
	导通时间	500ns
	关断延时	42ns
	工作温度	-40℃~+125℃
