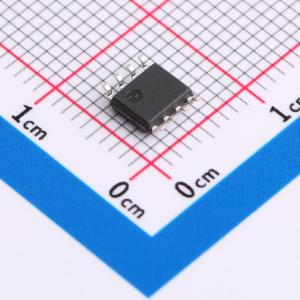

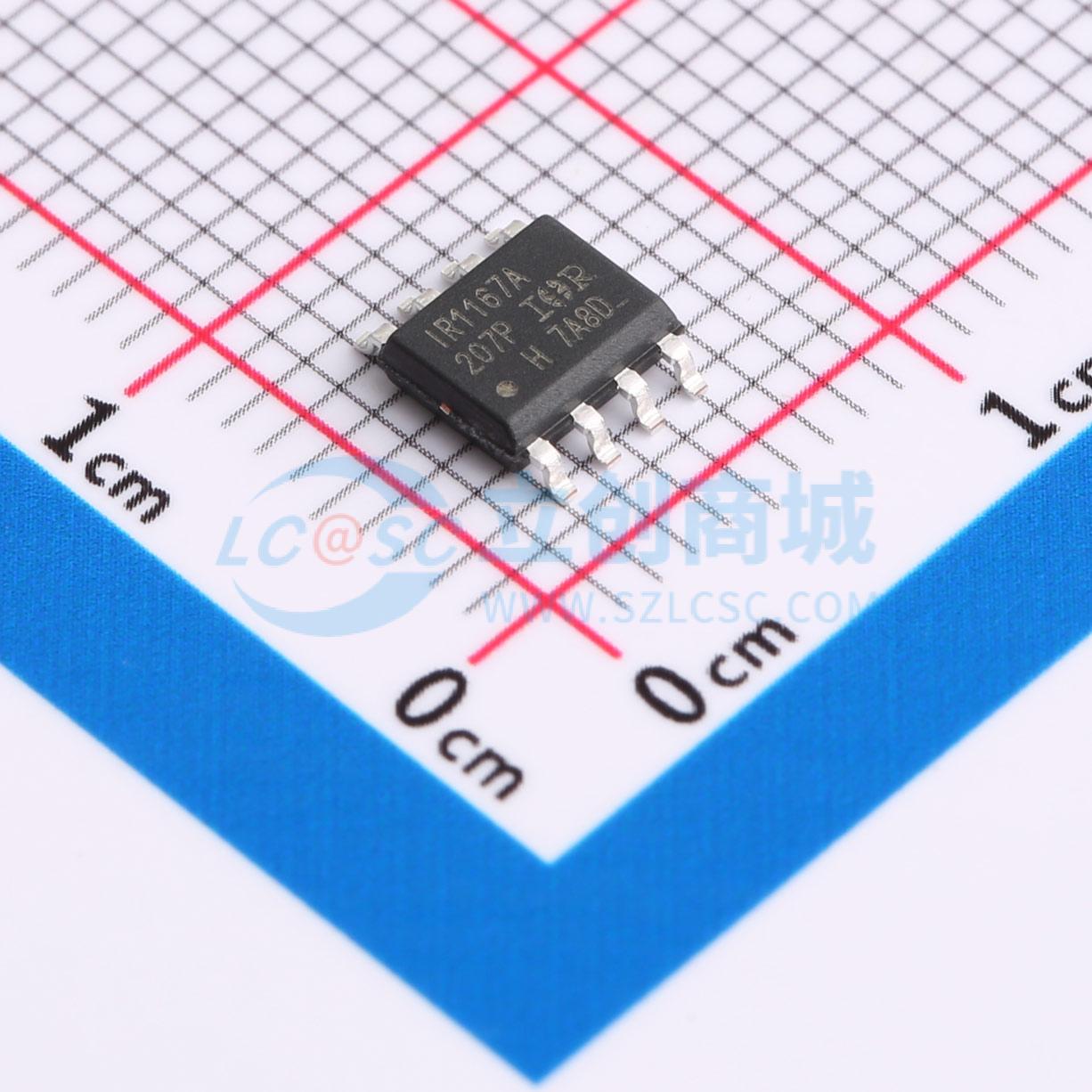

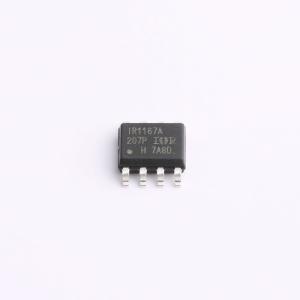

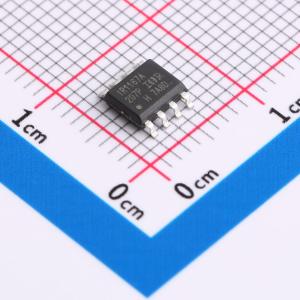

温馨提醒：图片仅供参考，商品以实物为准

IR1167ASTRPBF

次级侧高速同步整流（SR）控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IR1167S是一款智能次级侧驱动IC，专为驱动隔离反激式转换器中用作同步整流器的N沟道功率MOSFET而设计。该IC可控制一个或多个并联的N沟道MOSFET，以模拟肖特基二极管整流器的行为。通过差分检测漏源电压来确定电流极性，并在接近零电流转换时控制功率开关的导通和关断
品牌名称: Infineon(英飞凌)
商品型号: IR1167ASTRPBF
商品编号: C537532
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.122克(g)

商品参数

商品概述

IR1167S是一款智能次级侧驱动IC，旨在驱动用作隔离反激式转换器中同步整流器的N沟道功率MOSFET。该IC可控制一个或多个并联的N沟道MOSFET，以模拟肖特基二极管整流器的行为。通过差分检测漏源电压来确定电流极性，并在零电流转换附近控制功率开关的导通和关断。采用先进的消隐方案和双脉冲抑制技术，实现了高可靠性和抗干扰能力，可在连续、不连续和临界电流模式以及固定和可变频率模式下可靠运行。

商品特性

次级侧高速同步整流控制器
支持DCM、CrCM和CCM反激拓扑
采用200 V专有IC技术
最高500 KHz开关频率
具有抗抖动逻辑和欠压锁定（UVLO）保护
7 A峰值关断驱动电流
微功耗启动和超低静态电流
栅极驱动钳位，50 ns关断传播延迟
Vcc范围为11.3 V至20 V
直接检测MOSFET漏极电压
最少的元件数量
设计简单
无铅，兼容1 W待机、能源之星、CECP等标准

应用领域

LCD和PDP电视
电信开关电源
AC-DC适配器
ATX开关电源
服务器开关电源

数据手册PDF

放大查看下载PDF

优惠活动

6.7折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	同步整流控制器
	适用AC-DC架构	反激式
	工作电压	12V~18V
	MOS耐压	200V
	开关频率	500kHz
	模式支持	CRM；CCM；DCM

	属性	参数值
	静态电流(Iq)	2.2mA
	拉电流(IOH)	2A
	灌电流(IOL)	7A
	导通时间	240ns
	关断时间	40ns
	关断延时	40ns
