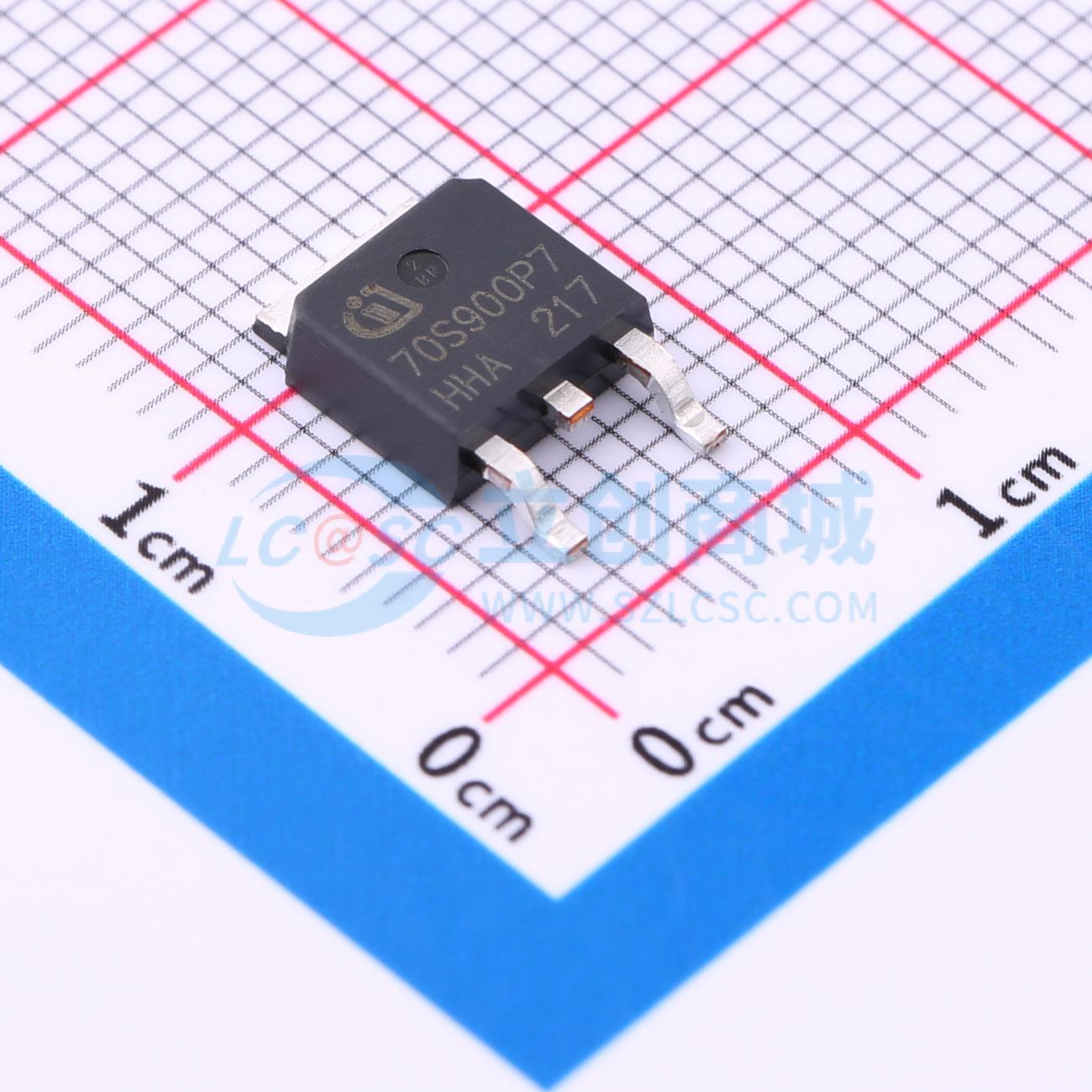

IPD70R900P7S实物图
  • IPD70R900P7S商品缩略图
  • IPD70R900P7S商品缩略图
  • IPD70R900P7S商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

IPD70R900P7S

1个N沟道 耐压:700V 电流:3.5A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
CoolMOS是一种用于高压功率MOSFET的革命性技术,根据超结(SJ)原理设计。最新的CoolMOS P7是一个优化的平台,适用于消费市场对成本敏感的应用,如充电器、适配器、照明、电视等。该系列具备快速开关超结MOSFET的所有优点,兼具出色的性价比和易用性。该技术符合最高效率标准,支持高功率密度,使客户能够实现非常纤薄的设计。
商品型号
IPD70R900P7S
商品编号
C536870
商品封装
TO-252-3​
包装方式
编带
商品毛重
0.52克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)700V
连续漏极电流(Id)3.5A
导通电阻(RDS(on))900mΩ@10V,1.1A
耗散功率(Pd)30.5W
属性参数值
阈值电压(Vgs(th))3V
栅极电荷量(Qg)6.8nC@10V
输入电容(Ciss)211pF@400V
反向传输电容(Crss)177pF@400V
工作温度-40℃~+150℃

商品概述

CoolMOS是用于高压功率MOSFET的一项革命性技术,依据超结(SJ)原理设计。最新的CoolMOS P7是一个经过优化的平台,专为消费市场中对成本敏感的应用而定制,如充电器、适配器、照明、电视等。该新系列具备快速开关超结MOSFET的所有优势,同时拥有出色的性价比和一流的易用性。这项技术符合最高效率标准,支持高功率密度,使客户能够实现非常纤薄的设计。

商品特性

~~- 由于极低的品质因数RDS(ON)*Qg和RDS(ON)*Eoss,损耗极低-出色的热性能-集成ESD保护二极管-低开关损耗(Eoss)-产品符合JEDEC标准进行验证

应用领域

  • 反激式拓扑,例如用于充电器、适配器、照明应用

数据手册PDF
