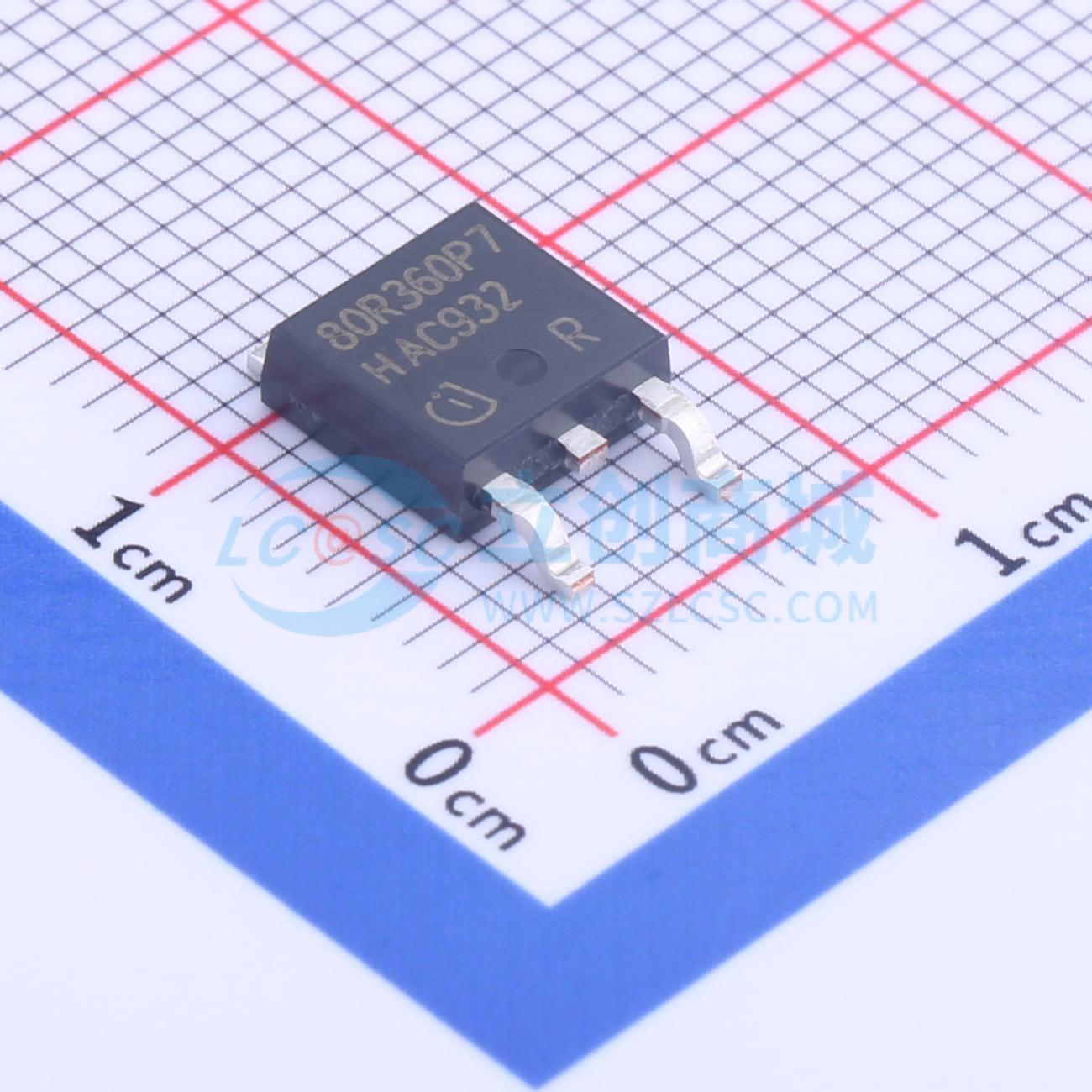

温馨提醒：图片仅供参考，商品以实物为准

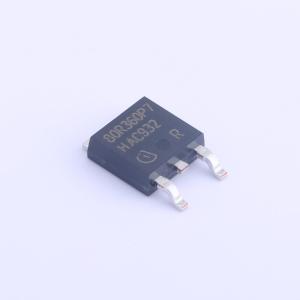

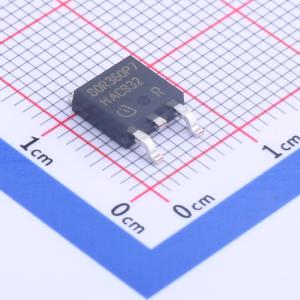

IPD80R360P7
IPD80R360P7
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IPD80R360P7
- 商品编号
- C536886
- 商品封装
- TO-252-3
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 800V | |
| 连续漏极电流(Id) | 13A | |
| 导通电阻(RDS(on)) | 360mΩ@10V | |
| 耗散功率(Pd) | 84W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 30nC@10V | |
| 输入电容(Ciss) | 930pF | |
| 反向传输电容(Crss) | 16pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
CoolMOS是高压功率MOSFET的一项革命性技术，依据超结（SJ）原理设计。最新的CoolMOS PFD7是一个经过优化的平台，专为消费市场中对成本敏感的应用而定制，如充电器、适配器、电机驱动、照明等。该新系列具备快速开关超结MOSFET的所有优势，同时拥有出色的性价比和先进的易用性水平。这项技术符合最高效率标准，支持高功率密度，使客户能够实现非常纤薄的设计。
商品特性
- 一流的品质因数 RDS(on) * Eoss;降低 Qg、Ciss 和 Coss
- 一流的DPAK封装 RDS(on)
- 一流的 V(GS)th 为3V,且 V(GS)th 变化最小,为 \pm 0.5V
- 集成齐纳二极管静电放电保护
- 完全符合JEDEC工业应用标准
- 全面优化的产品组合
应用领域
- 推荐用于LED照明、低功率充电器和适配器、音频、辅助电源和工业电源的硬开关和软开关反激式拓扑。
- 也适用于消费类应用和太阳能领域的功率因数校正(PFC)级。
