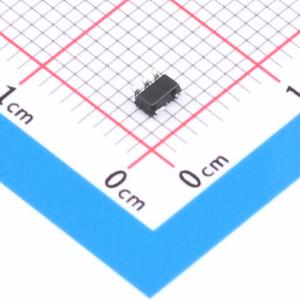

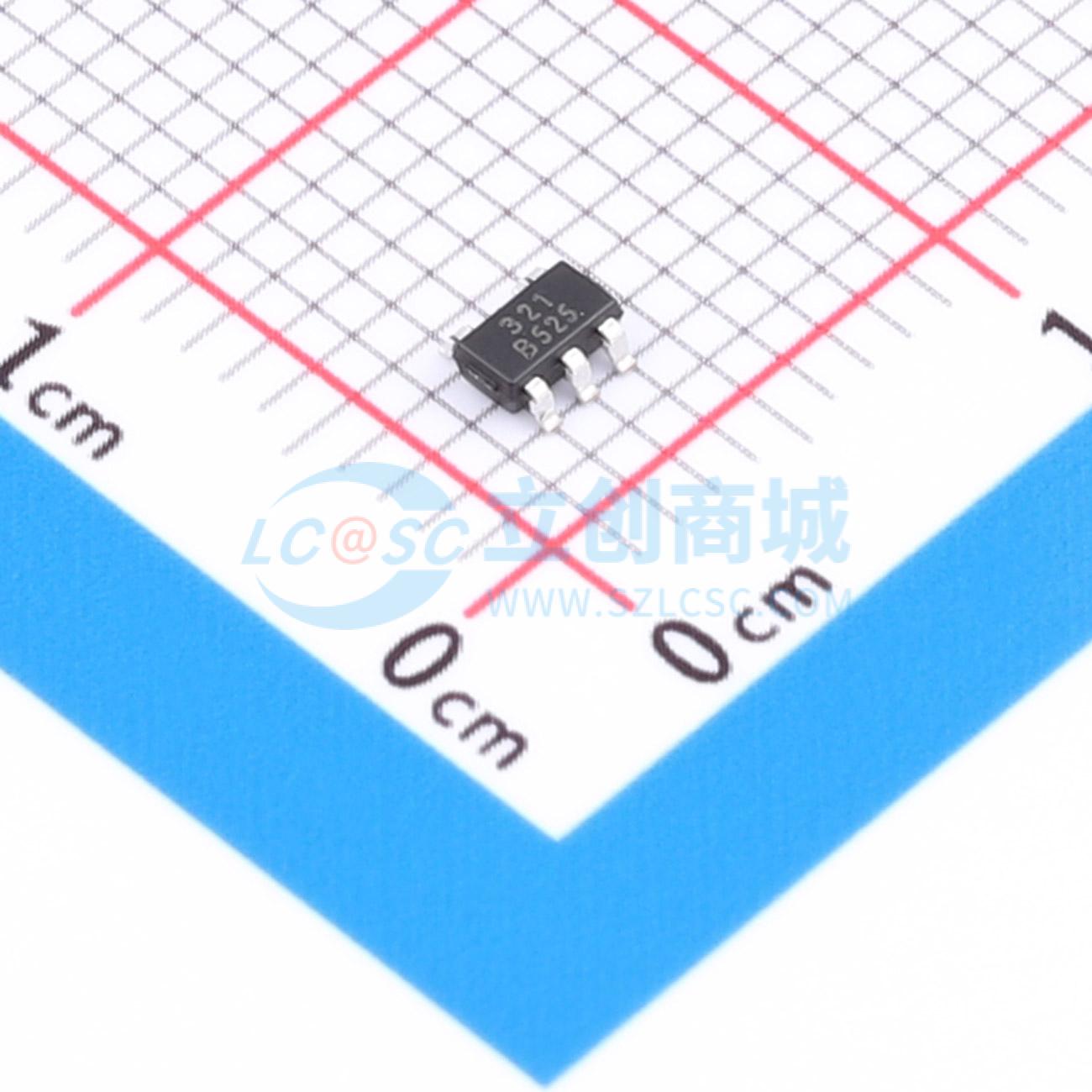

温馨提醒：图片仅供参考，商品以实物为准
AiP321GB235.TR
单通道高增益内部频率补偿运算放大器，适用于宽电源电压范围单双电源模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单通道运算放大器
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP321GB235.TR
- 商品编号
- C52722512
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.401563克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 700kHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 300V/ms | |
| 输入偏置电流(Ib) | 20nA | |
| 输入失调电流(Ios) | 2nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 静态电流(Iq) | 700uA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 3V~36V | |
| 双电源电压(Vee~Vcc) | -18V~-1.5V；1.5V~18V | |
| 功能特性 | - |
商品概述
AiP221/AiP321 是单通道高增益、内部频率补偿的运算放大器。它适用于宽电源电压范围的单电源应用，也支持双电源工作模式。在推荐工作条件下，其电源电流与电源电压无关。该器件具有宽工作电压范围（单电源：3 V ~ 36 V；双电源：±1.5 V ~ ±18 V）、低电源电流（典型值 0.7 mA）、宽单位增益带宽（典型值 0.7 MHz），并内置频率补偿。其输入特性包括低输入失调电压（典型值 3 mV）、低输入失调电流（典型值 2 nA）和低输入偏置电流（典型值 20 nA）。差分输入电压范围等于最大额定电源电压（±36 V），开环差分电压增益典型值为 100 dB。封装形式为 SOT23-5。
商品特性
- 宽工作电压范围：单电源 3 V ~ 36 V，双电源 ±1.5 V ~ ±18 V
- 低电源电流，与电源电压无关：典型值 0.7 mA
- 宽的单位增益带宽：典型值 0.7 MHz
- 内置频率补偿
- 低的输入偏置和失调参数：输入失调电压典型值 3 mV，输入失调电流典型值 2 nA，输入偏置电流典型值 20 nA
- 差分输入电压范围等于最大额定电源电压：±36 V
- 开环差分电压增益：典型值 100 dB
- 封装形式：SOT23-5
应用领域
- 传感放大器
- 音频放大器
- 工业控制
- DC增益部件
