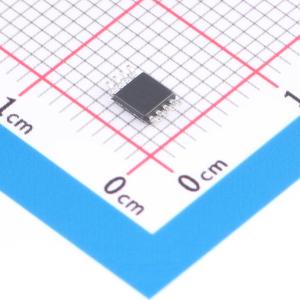

温馨提醒：图片仅供参考，商品以实物为准
AiP393MA8.TR
两路差分比较器，支持宽电压单电源和双电源供电，输出可线与，兼容TTL、MOS和CMOS
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 双通道差分比较器
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP393MA8.TR
- 商品编号
- C52722521
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.073797克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 2 | |
| 输入失调电压(Vos) | 2mV | |
| 输入偏置电流(Ib) | 25nA | |
| 共模抑制比(CMRR) | 84dB | |
| 输出类型 | 开路集电极 | |
| 输出模式 | CMOS；MOS；TTL |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 800uA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2V~36V | |
| 双电源(Vee ~ Vcc) | -18V~-1V；1V~18V | |
| 输入失调电流(Ios) | 5nA | |
| 响应时间(tr) | 1.3ns |
商品概述
该器件内部集成两个独立的比较器。电路可在宽电压范围的单电源下工作，也支持双电源供电。采用双电源时，两个电源之间的压差范围为2V至18V，且VCC需比输入共模电压至少高1.5V。其静态电流功耗与电源电压无关。输出端可连接至其他器件的集电极开路输出，以实现线与逻辑。
商品特性
- 工作电压范围：单电源2V ~ 36V；双电源±1V ~ ±18V
- 低电源电流，且与电源电压无关：0.8mA（典型值）
- 低输入失调电流：5nA（典型值）
- 低输入偏置电流：25nA（典型值）
- 低输入失调电压：2mV（典型值）
- 共模输入电压范围包含地电位
- 差分输入电压范围等于最大额定电源电压：±36V
- 低输出饱和电压
- 输出兼容TTL、MOS和CMOS逻辑电平
- 封装形式：AiP293提供SOP8/DIP8；AiP393提供SOP8/DIP8/MSOP8
应用领域
- 工业系统
- 汽车系统
- 电源监控
- 振荡器峰值探测器
- 逻辑电压转换
