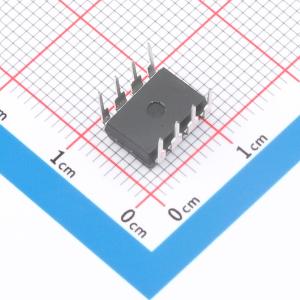

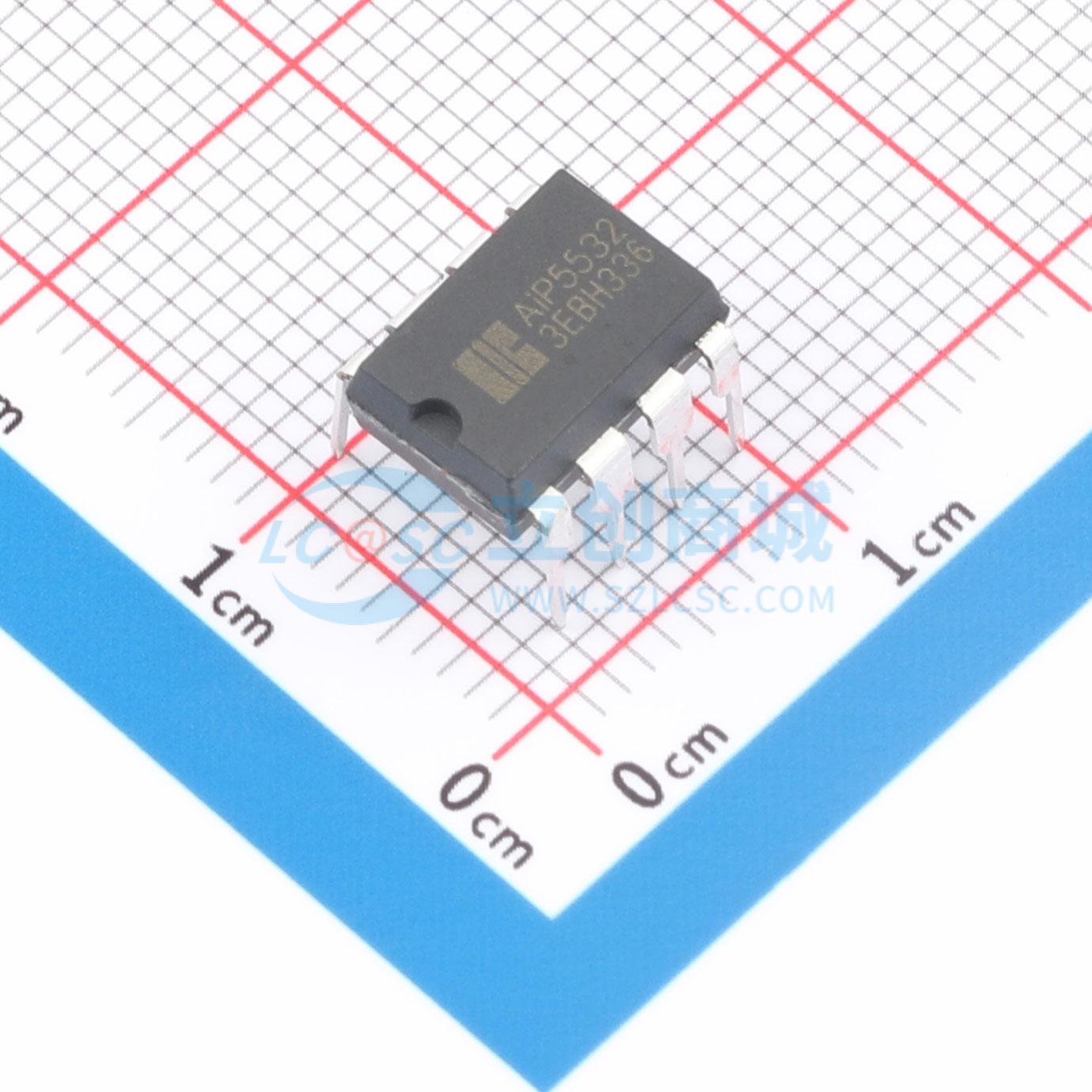

AiP5532DA8.TB
双通道低噪声运算放大器，具备低噪声、高增益、高摆率及高输出驱动特点，支持单双电源供电
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 双通道低噪声运算放大器
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP5532DA8.TB
- 商品编号
- C52722527
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 7MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 6V/us | |
| 输入偏置电流(Ib) | 250nA | |
| 输入失调电流(Ios) | 10nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 5nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 静态电流(Iq) | 5mA | |
| 输出电流 | 38mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 5V~36V | |
| 双电源电压(Vee~Vcc) | -18V~-2.5V；2.5V~18V | |
| 功能特性 | - |
商品概述
AiP5532是一款双通道高性能低噪声运算放大器电路，具有低噪声、高增益、高摆率及高输出驱动的特点，既可单电源供电也可双电源供电应用，在仪器仪表、工业控制及音频放大系统中有着广泛的应用。
商品特性
- 电源电压工作范围：单电源：5V ~ 36V；双电源：±2.5V ~ ±18V
- 单位增益带宽：7MHz（典型值）
- 压摆率：6V/us（典型值）
- 输入失调电压：0.5mV（典型值）
- 输入失调电流：10nA（典型值）
- 封装形式：DIP8/SOP8
应用领域
- 0.5Hz方波振荡器
- 高Q点滤波器
- 音频分配放大器
