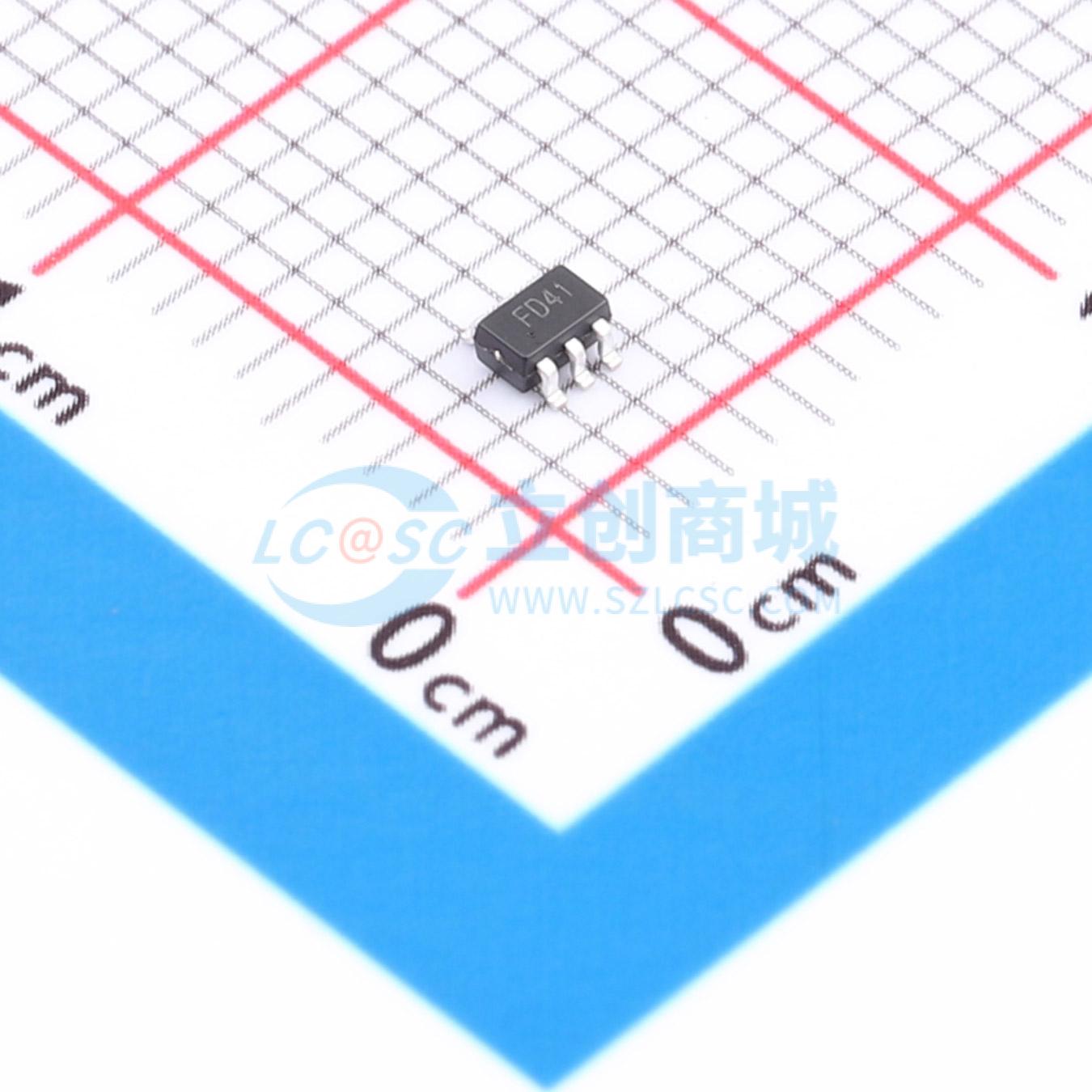

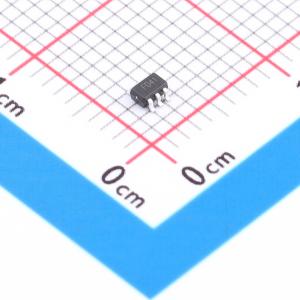

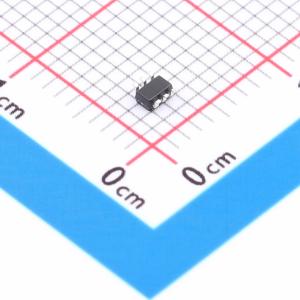

AiP8199A3GC363.TR
零漂移、双向电流检测放大器，适用于高低侧电流检测及电池充电与电源管理系统
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 30V零漂移双向电流检测放大器
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP8199A3GC363.TR
- 商品编号
- C52722525
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | - | |
| 共模电压 | -200mV~30V | |
| 增益 | 200V/V | |
| 带宽(-3db) | 20kHz | |
| 输入偏置电流(Ib) | 35uA | |
| 输入失调电压(Vos) | 200uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±5V |
| 属性 | 参数值 | |
|---|---|---|
| 单电源电压 | 2.7V~30V | |
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 110uA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 压摆率(SR) | 0.45V/us | |
| 共模抑制比(CMRR) | 110dB | |
| 输入电压噪声密度(eN) | 40nV/√Hz@1kHz | |
| 功能特性 | 双向检测；零漂移/自动稳零；可编程输出基准电平 |
商品概述
AiP8199是一款零漂移、双向电流检测放大器，采用2.7V至30V单电源供电，可在-0.2V至30V的共模电压范围内检测分流电阻上的压降。该电路提供三种固定增益选项：50V/V、100V/V和200V/V，并采用零漂移架构以实现低失调电压。在典型条件下，其静态电源电流为110µA。
商品特性
- 输入失调电压：最大±200µV
- 输入共模电压范围：-0.2V ~ 30V
- 电源电压范围：2.7V ~ 30V
- 精度与零漂移特性：全温度范围内最大增益误差为±1%，最大失调电压漂移为0.5µV/℃，最大增益漂移为10ppm/℃
- 输出电压增益：50V/V（AiP8199A1）、100V/V（AiP8199A2）、200V/V（AiP8199A3）
- 典型电源电流：110µA
- 轨对轨输出
- 工作温度范围：-40℃ ~ 125℃
- 封装形式：SOT363
- ESD等级：4KV HBM
应用领域
- 高侧与低侧电流检测
- 电池充电系统
- 电源管理系统
