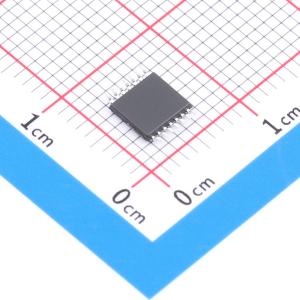

AiP324LVTA14.TR
四通道轨到轨运算放大器，具有宽共模输入和输出电压范围
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 四通道轨到轨运算放大器
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP324LVTA14.TR
- 商品编号
- C52722516
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 700V/ms | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 85dB | |
| 静态电流(Iq) | 80uA | |
| 输出电流 | 90mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 2.5V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
AiP324LV是一款输入/输出轨到轨的运算放大器，具有较宽的共模输入电压范围和输出电压范围。
商品特性
- 工作电压范围：2.5V ~ 5.5V
- 失调电压 < 4mV
- 失调电压温漂：2uV/℃
- 增益带宽：1MHz
- 输出能力：100mA
- 轨到轨输入与输出
- 摆率：0.7V/us
- 电源电流：80uA（每个通道）
- 工作温度范围：-40℃ ~ +85℃
- 封装形式：SOP14/TSSOP14
