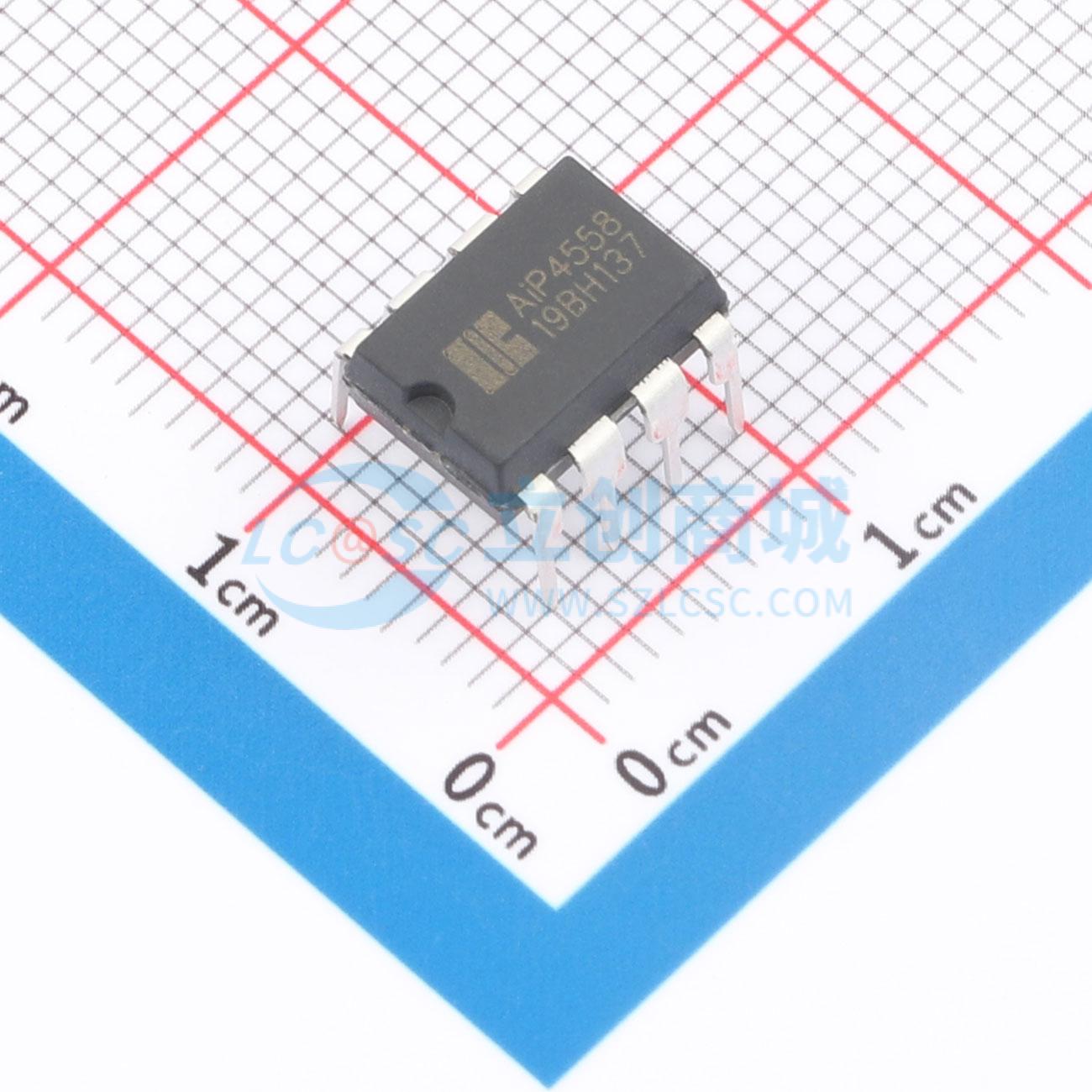

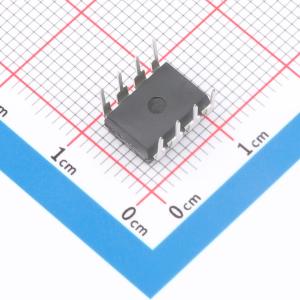

AiP4558DA8.TB
双运算放大器，内置频率补偿，适用于多种常规运算场景
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 双通道低噪声运算放大器
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP4558DA8.TB
- 商品编号
- C52722517
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 3MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 1.1V/us | |
| 输入偏置电流(Ib) | 150nA | |
| 输入失调电流(Ios) | 2nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 8nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 静态电流(Iq) | 3.6mA | |
| 输出电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 3V~36V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
AiP4558 内部集成了两个独立、高增益且内置频率补偿的通用运算放大器。该器件可在宽电源电压范围的单电源条件下工作，也支持双电源供电。内置频率补偿确保电路无需外部元件即可稳定运行。其宽广的共模输入电压范围和无闩锁特性，使其适用于电压跟随器、直流增益单元以及其他所有常规运算放大器应用。
商品特性
- 宽广的共模和差分电压范围
- 无需频率补偿
- 低功耗
- 无闩锁特性
- 单位增益带宽：3MHz（典型值）
- 放大器间增益与相位匹配良好
- 低噪声：典型值 8 nV/√Hz
- 封装形式：SOP8、DIP8、SIP8、SOP8(W)
应用领域
- 电压跟随器
- 直流增益部件
- 工业控制
- 常规运算放大器应用
