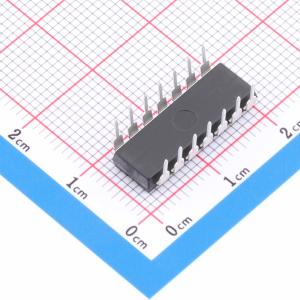

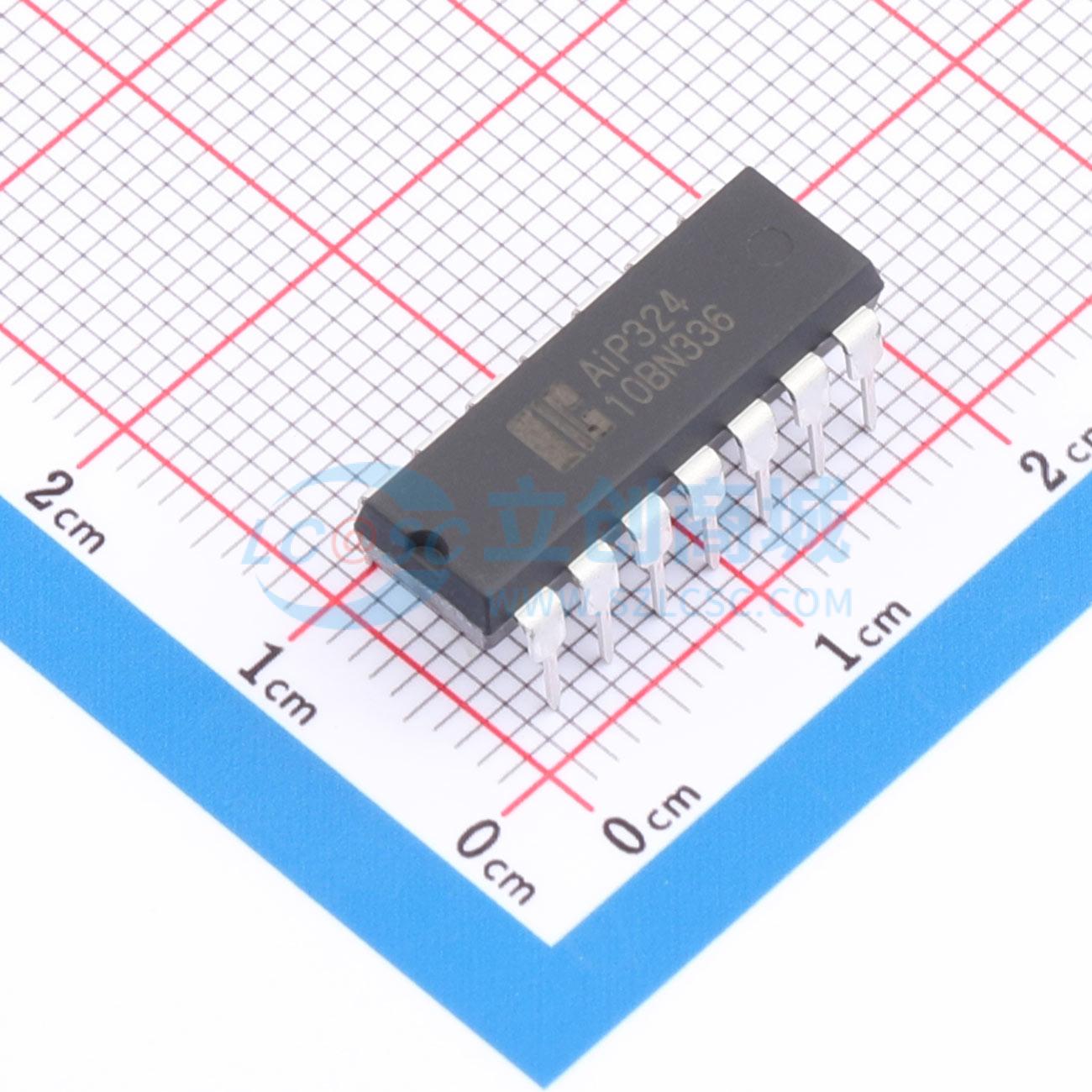

温馨提醒：图片仅供参考，商品以实物为准
AiP324DA14.TB
四通道运算放大器，高增益、内部频率补偿，适用于单/双电源模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 四通道运算放大器
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP324DA14.TB
- 商品编号
- C52722514
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1.2MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 20nA | |
| 输入失调电流(Ios) | 2nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 100dB | |
| 静态电流(Iq) | 800uA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 3V~36V | |
| 双电源电压(Vee~Vcc) | -18V~-1.5V；1.5V~18V | |
| 功能特性 | - |
商品概述
AiP224/AiP324器件内部集成了四个独立、高增益且内置频率补偿的运算放大器。该器件适用于宽范围单电源供电，也支持双电源工作模式。在推荐工作条件下，其电源电流与电源电压无关。该产品具有宽工作电压范围、低电源电流、宽单位增益带宽、内置频率补偿以及低输入偏置和失调参数等特点。其差分输入电压范围可达最大额定电源电压，并提供高开环差分电压增益。提供SOP14、DIP14和TSSOP14封装形式。
商品特性
- 宽工作电压范围：单电源3 V ~ 36 V；双电源±1.5 V ~ ±18 V
- 低电源电流，且与电源电压无关：典型值0.8 mA
- 宽的单位增益带宽：1.2 MHz
- 内置频率补偿
- 低输入偏置和失调参数：输入失调电压典型值3 mV；输入失调电流典型值2 nA；输入偏置电流典型值20 nA
- 差分输入电压范围等于最大额定电源电压：±36 V
- 开环差分电压增益：典型值100 dB
应用领域
- 传感放大器
- 音频放大器
- 工业控制
- DC增益部件
