温馨提醒：图片仅供参考，商品以实物为准

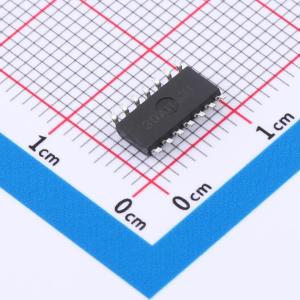

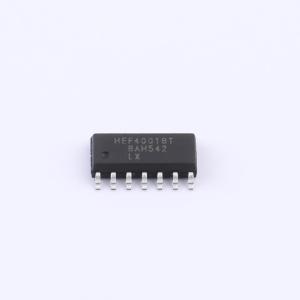

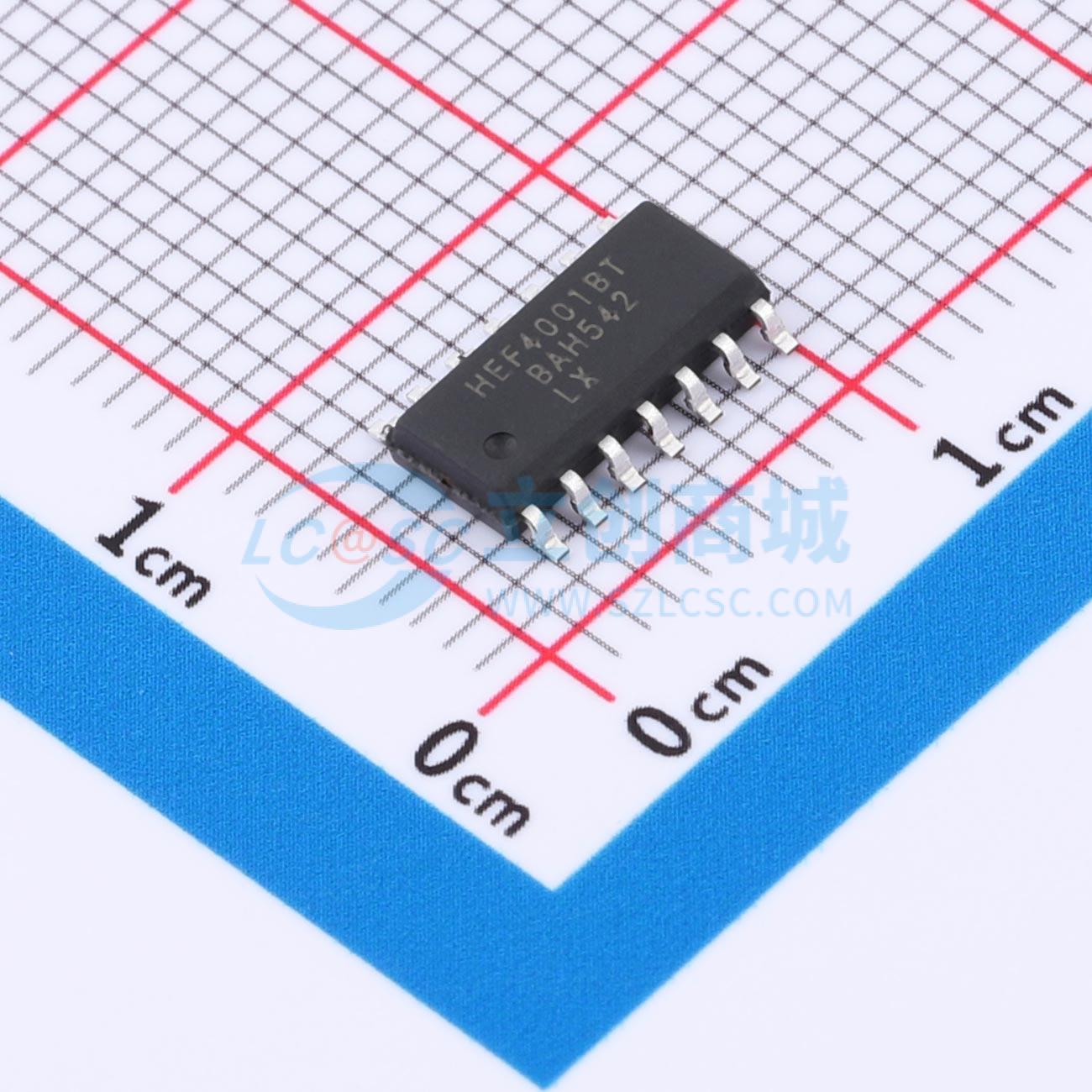

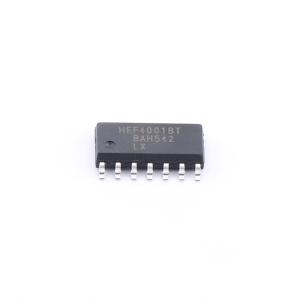

HEF4001BT(LX)
四2输入或非门，输出全缓冲以实现高抗噪性和对输出阻抗的模式不敏感性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HEF4001是一款四2输入或非门。输出端经过全缓冲处理，具备高抗噪性，并且输出阻抗对信号模式不敏感
- 品牌名称
- LX(灵星芯微)
- 商品型号
- HEF4001BT(LX)
- 商品编号
- C52711165
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.239525克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 4 | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 6.8mA | |
| 拉电流(IOH) | 6.8mA | |
| 输入高电平(VIH) | 3.5V~11V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V~4V | |
| 输出高电平(VOH) | 4.95V~14.95V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | 4000系列 | |
| 传播延迟(tpd) | 90ns@15V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 | |
| 功能特性 | - |
商品概述
HEF4001是一款四路2输入或非门。其输出经过完全缓冲，具备最高的噪声抑制能力，且对输出阻抗的模式不敏感。该器件在建议的VDD电源电压范围3V至15V（相对于VSS，通常为地）内工作。未使用的输入端必须连接至VDD、VSS或另一个输入端。
商品特性
- 宽电源电压范围：3V ~ 15V
- 完全静态操作
- 具备5V、10V和15V参数评级
- 标准化的对称输出特性
- 输入和输出均受到静电放电保护
- 工作温度范围：-40℃ ~ +125℃
- 封装信息：SOP14
