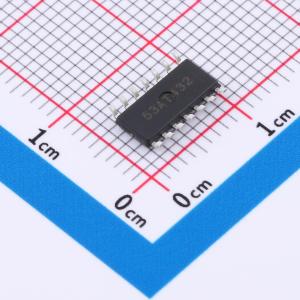

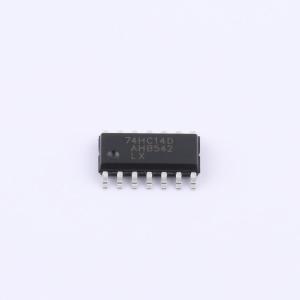

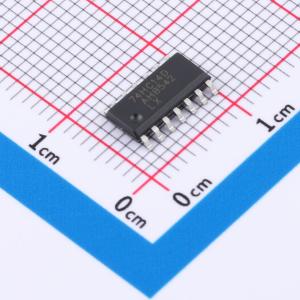

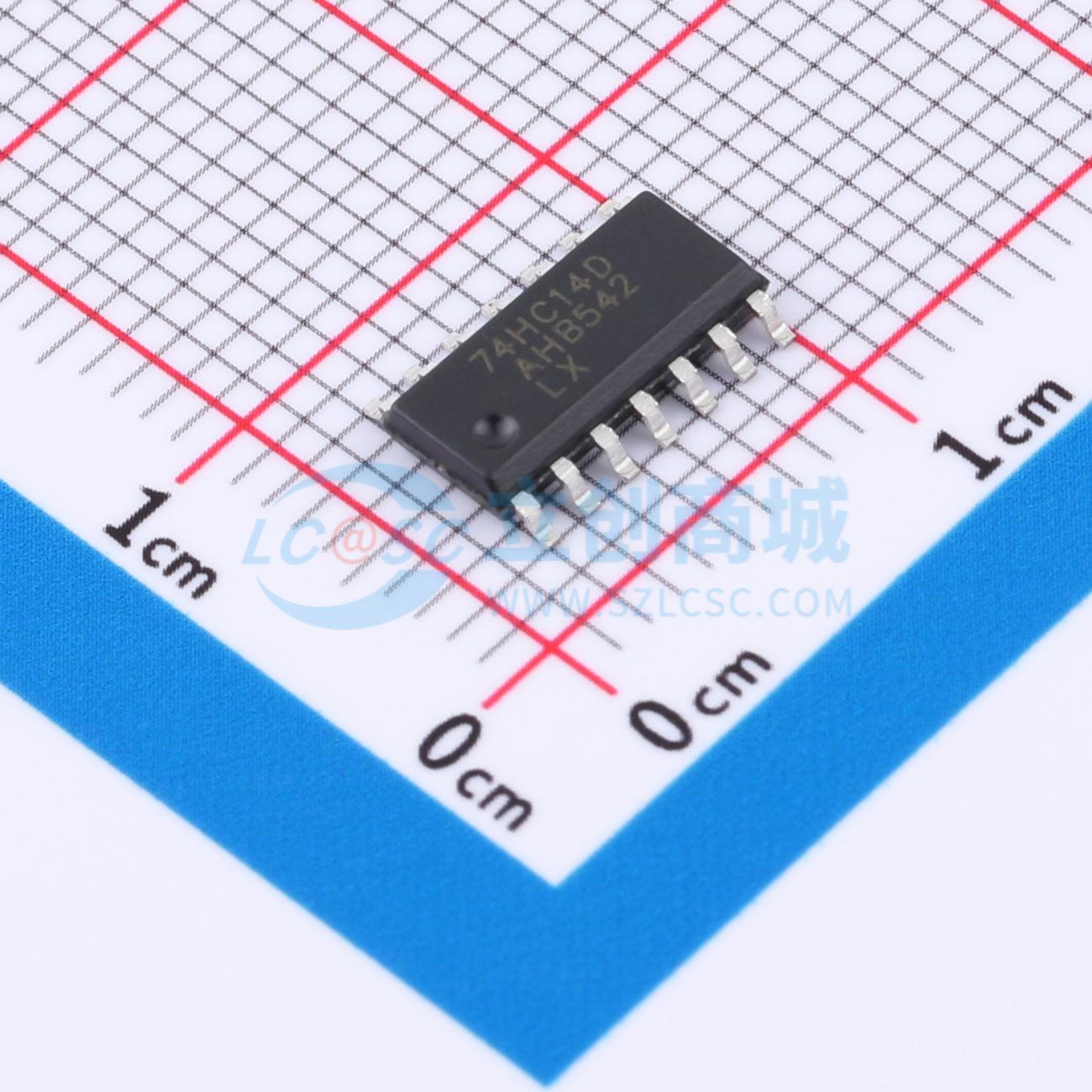

温馨提醒：图片仅供参考，商品以实物为准
74HC14D(LX)
6路施密特反相器，具有施密特触发器输入，可转换输入信号，低功耗
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- LX(灵星芯微)
- 商品型号
- 74HC14D(LX)
- 商品编号
- C52711169
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.23925克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 40uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 1.9V；4.4V；5.9V；5.48V；3.98V | |
| 输出低电平(VOL) | 100mV；260mV；260mV；100mV；100mV | |
| 传播延迟(tpd) | 125ns | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 噪声抑制功能 |
商品概述
74HC/HCT14是一款具有施密特触发器输入的六路反相器。74HCT14型号具有较低的输入阈值电平，可与TTL逻辑电平兼容。施密特触发器能够将缓慢变化的输入信号转换为边沿更陡峭、更稳定的输出信号。
商品特性
- 输入电平：74HC14为CMOS电平，74HCT14为TTL电平
- 低功耗
- 工作环境温度范围：-40℃ ~ +125℃
- 封装形式：SOP14/TSSOP14
