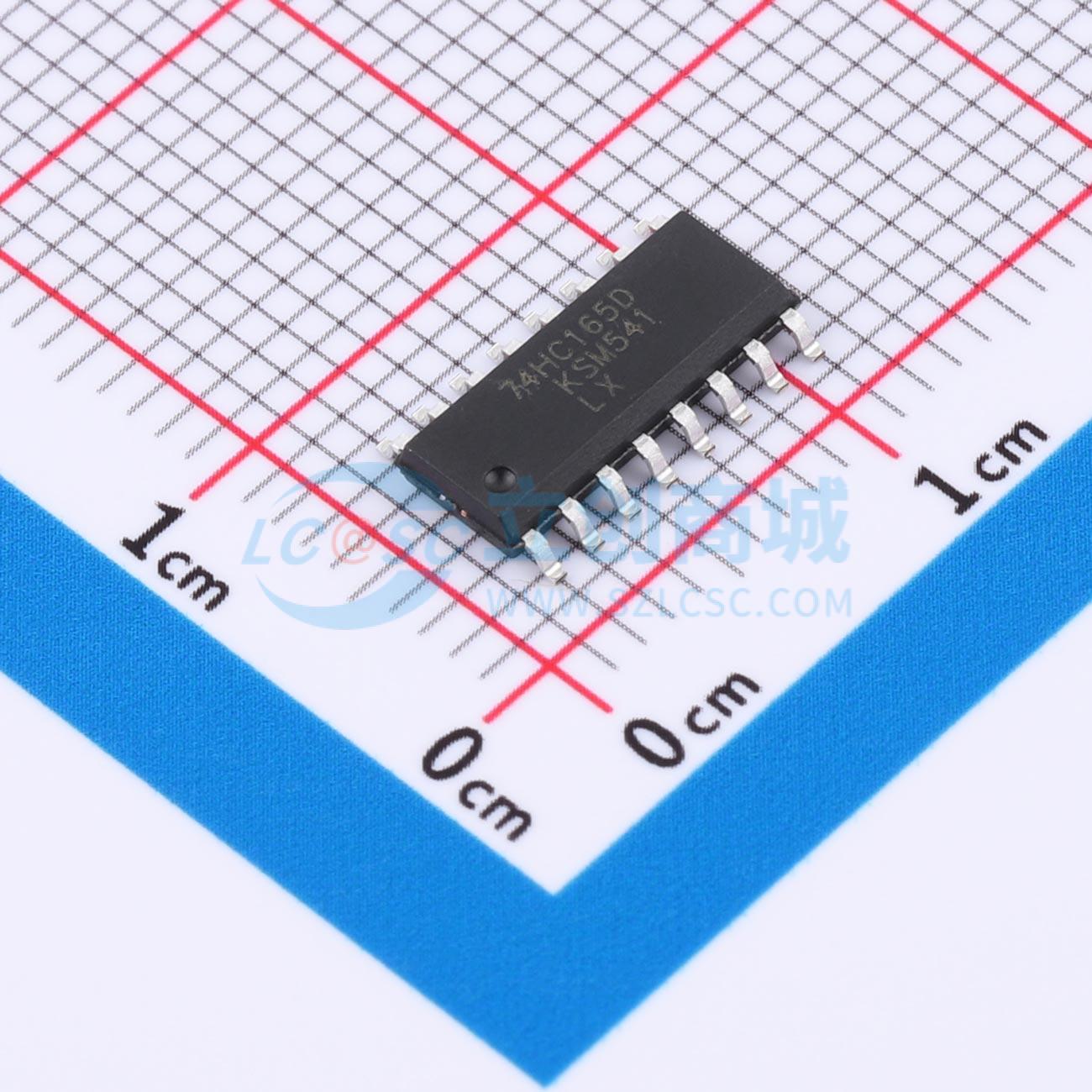

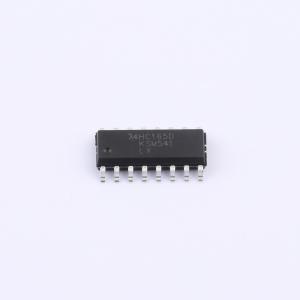

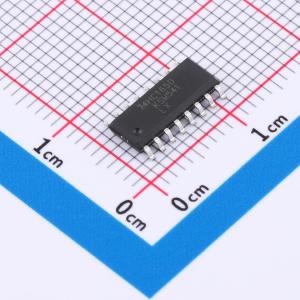

温馨提醒：图片仅供参考，商品以实物为准

74HC165D(LX)

8位串行或并行输入/串行输出移位寄存器，支持异步8位并行加载和同步串行输入，有CMOS和TTL两种输入电平

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 74HC165是一个8位串行或并行输入/串行输出移位寄存器。
品牌名称: LX(灵星芯微)
商品型号: 74HC165D(LX)
商品编号: C52711170
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.258375克(g)

商品参数

商品概述

74HC/HCT165 是一款 8 位串行或并行输入/串行输出移位寄存器。该电路具有一个串行数据输入 (DS)、八个并行数据输入 (D0~D7) 和两个互补的串行输出 (Q7 和 Q7)。当并行加载输入 (PL) 为低电平时，将 D0 到 D7 的数据异步加载到移位寄存器中。当 PL 为高电平时，数据在 DS 处串行进入寄存器。当时钟使能输入 (CE) 为低电平时，数据在 CP 输入上升沿时移位。CE 上的高电平将禁用 CP 输入。工作环境温度范围：-40℃ ~ +125℃。封装形式：SOP16/TSSOP16。

商品特性

输入电平：74HC165: CMOS 电平；74HCT165: TTL 电平
异步 8 位并行加载
同步串行输入
ESD-HBM:3000V；ESD-CDM:1000V
工作环境温度范围：-40℃ ~ +125℃
封装形式：SOP16/TSSOP16

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	移位寄存器
	功能	并行至串行
	工作电压	2V~6V
	时钟频率(fc)	35MHz
	每个元件位数	8

	属性	参数值
	输出类型	推挽式
	系列	74HC
	工作温度	-40℃~+125℃
	传播延迟(tpd)	15ns@6V,50pF
	功能特性	异步并行加载功能
