TP4057是一款800mA线性锂电池充电电路，采用涓流/恒流/恒压充电方式。充电电压设定为4.2V，充电电流可通过外部电阻设定。当电池电压达到设置值后，充电电流降至设定值的1/10时，TP4057停止充电，芯片进入待机模式。当去除电源后，TP4057自动进入低功耗待机状态。该芯片是一款单节锂离子电池或锂聚合物电池线性充电电路，充电电流通过外部电阻设定，最大持续充电电流可达800mA。TP4057具有CHRG/STDBY双灯指示。当芯片电源电压大于V时，TP4057开始对电池充电，CHRG管脚输出低电平。当电池电压低于2.9V，芯片采用涓流充电。当电池电压大于2.9V时，芯片采用恒流充电，充电电流由电阻R_PROG确定。当电池电压接近4.2V电压时，芯片进入恒压模式且充电电流逐渐减小。当充电电流减小到C/10时，充电结束，CHRG端输出高阻态，STDBY端输出低电平。充电电流由连接在PROG引脚与地之间的电阻来设定，公式为I_BAT = 1200 / R_PROG。当充电电流降至设定值的1/10时，充电结束，TP4057进入待机模式。TP4057设置了欠压锁定，当电源电压低于低压阈值时，充电电路进入停机模式。在充电过程中移除R_PROG，TP4057置于停机模式。为了减小充电时芯片热功耗，可以在输入电源与VCC之间串联一个0.4Ω的功率电阻或正向导通压降小于0.5V的二极管，从而将一部分功率转移其上。

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~5.5V
	最大充电电流	500mA
	充电饱和电压	4.2V
	放电截止电压	-
	电池类型	锂电池
	电池节数	1

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	-
	0V电池充电	-
	静态电流(Iq)	70uA
	均衡电流	-
	接口类型	-
	功能特性	-

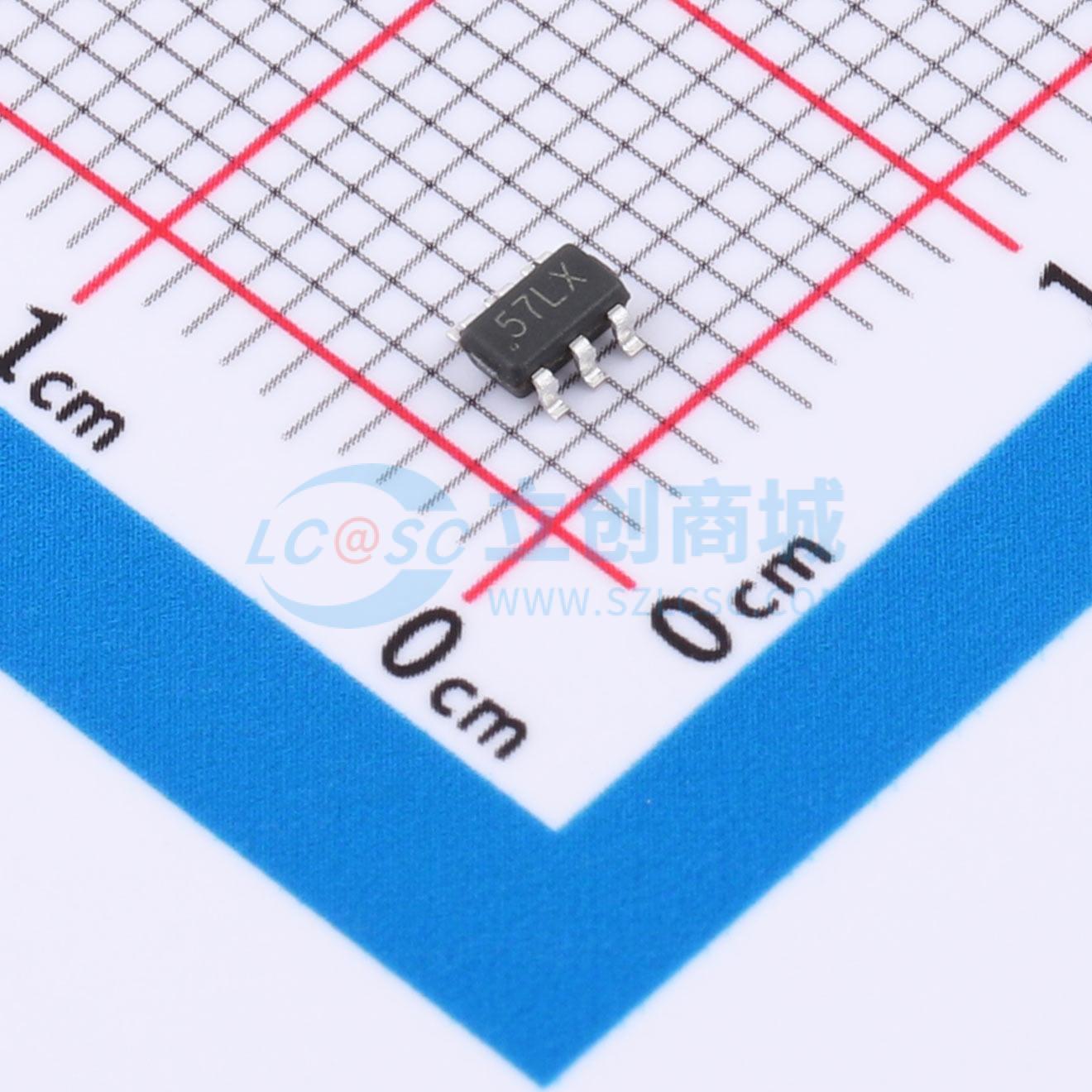

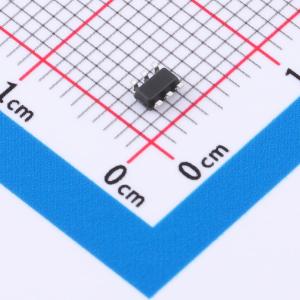

TP4057(LX)
