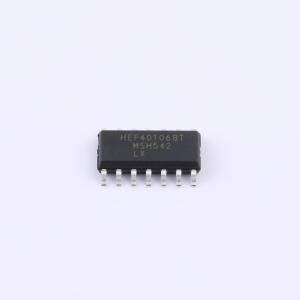

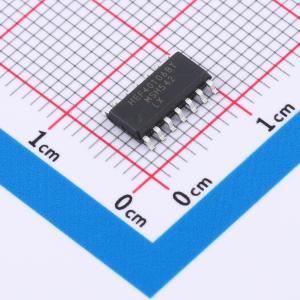

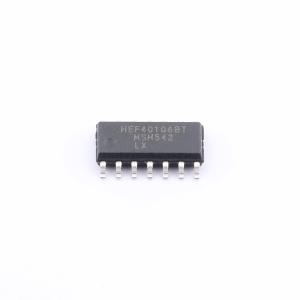

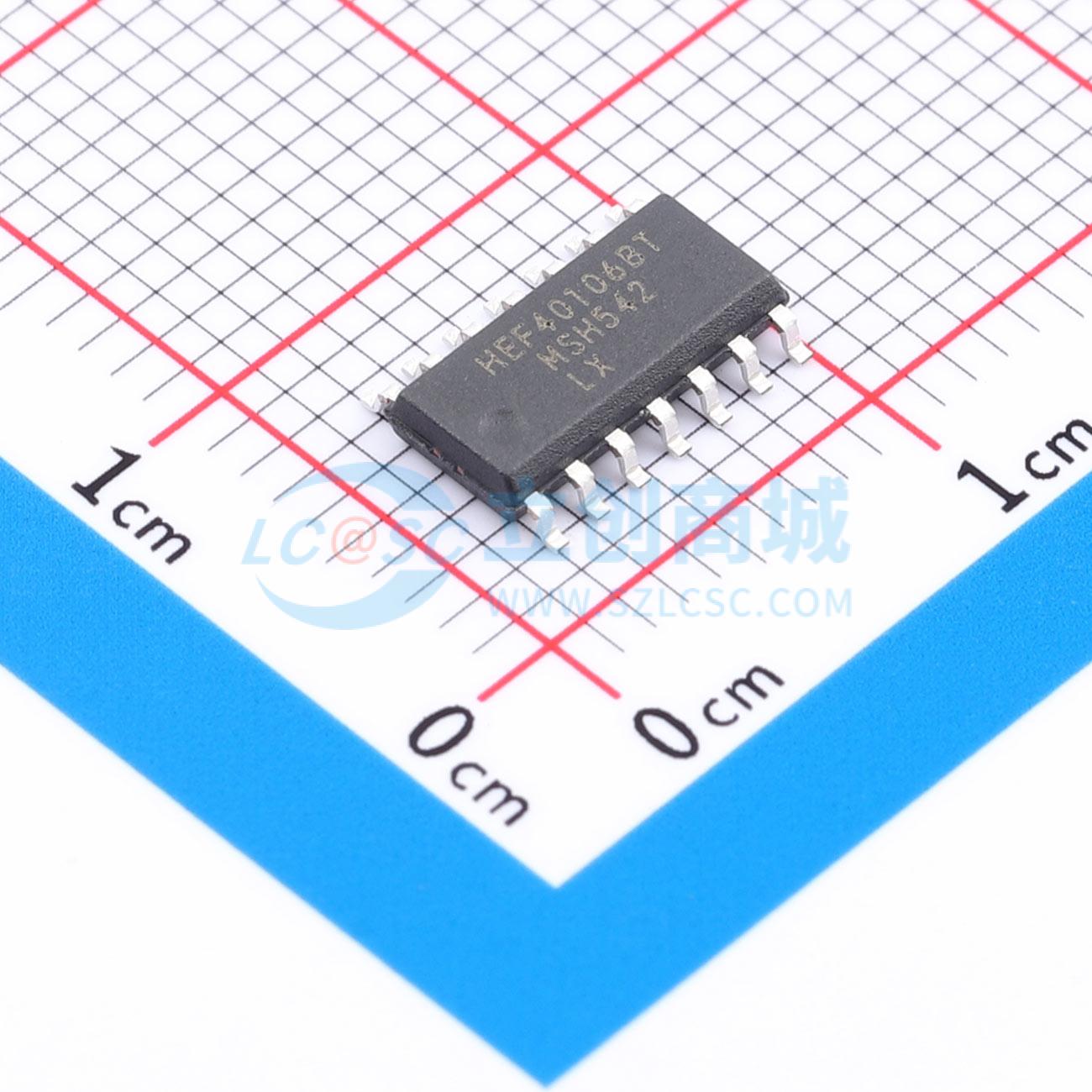

HEF40106BT(LX)

六反相施密特触发器，具备施密特触发输入鉴别和全静态操作

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: LX(灵星芯微)
商品型号: HEF40106BT(LX)
商品编号: C52711166
商品封装: SOP-14
包装方式: 编带
商品毛重: 0.2402克(g)

商品参数

商品概述

HEF40106提供六个反相缓冲器。每个输入都有一个施密特触发电路。反相缓冲器在正向和负向信号的不同点进行切换。正电压(V_T⁺)和负电压(V_T)之间的差值定义为滞后电压(V_H)。 HEF40106可用于增强抗噪能力或对缓慢变化的波形进行“整形”。它在推荐的V_DD电源电压范围3V至20V（相对于V_SS，通常为地）内工作。未使用的输入必须连接到V_DD、V_SS或另一个输入。

商品特性

宽电源电压范围：3V至20V
施密特触发输入鉴别
完全静态操作
5V、10V和15V参数额定值
标准化对称输出特性
工作温度范围：-40℃至+125℃
封装信息：SOP14/TSSOP14

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	反相器
	输入类型	施密特触发器
	工作电压	3V~15V
	静态电流(Iq)	1uA
	通道数	6
	灌电流(IOL)	1mA
	拉电流(IOH)	1mA

	属性	参数值
	输入高电平(VIH)	-
	输入低电平(VIL)	-
	输出高电平(VOH)	4.95V~5V
	输出低电平(VOL)	50mV
	传播延迟(tpd)	140ns@5V,50pF
	系列	-
	工作温度	-40℃~+125℃
