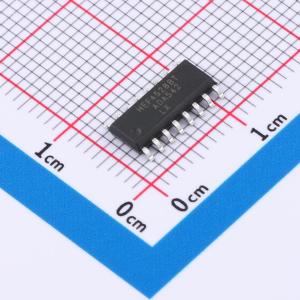

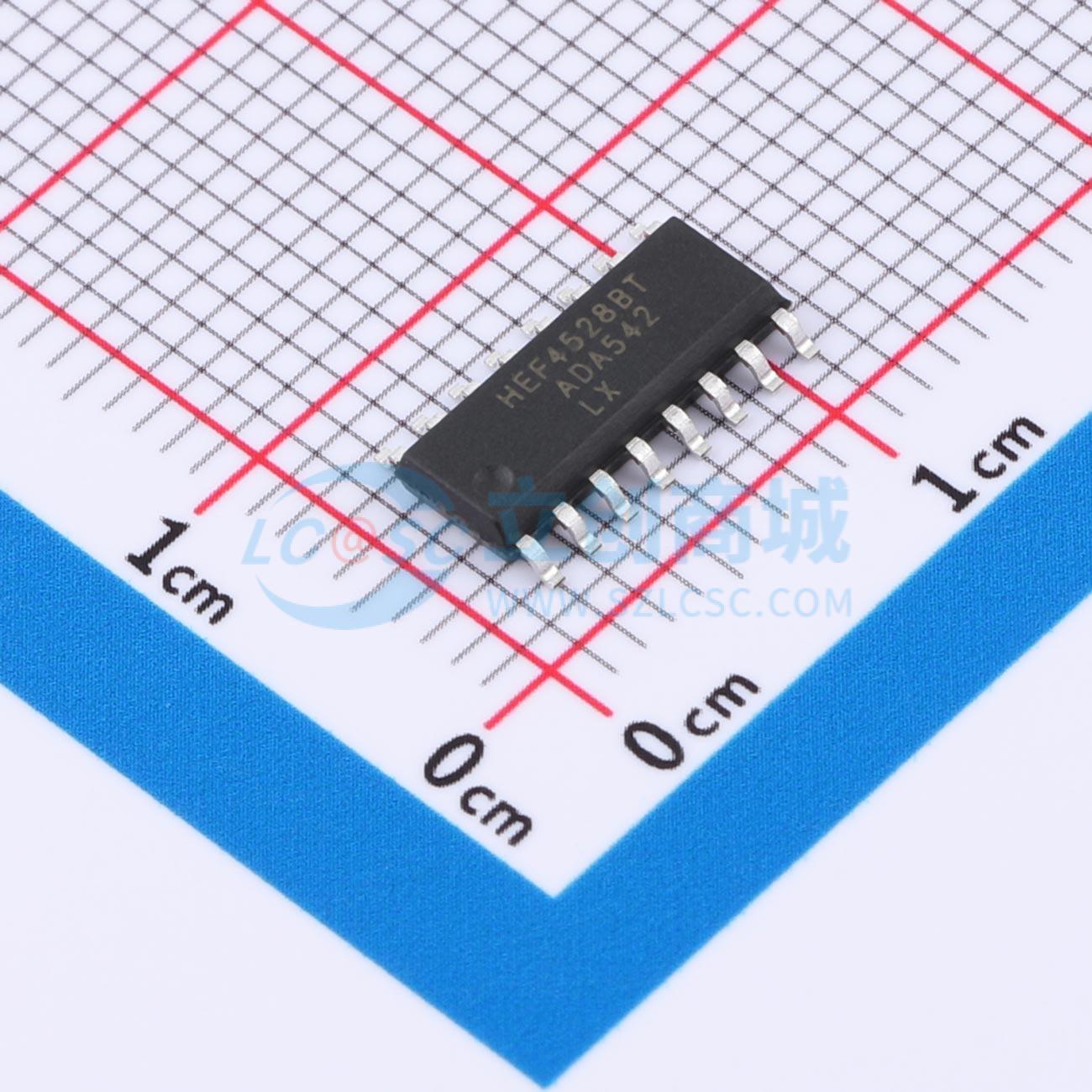

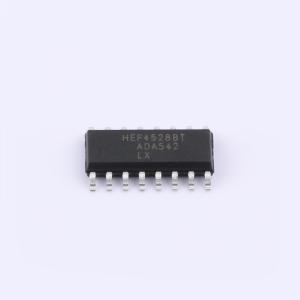

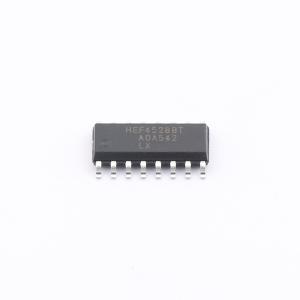

HEF4528BT(LX)

双可重触发可复位单稳态多谐振荡器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: HEF4528是一款双可重触发、可复位单稳态多谐振荡器。每个多谐振荡器都有一个低电平有效输入（nA）、一个高电平有效输入（nB）、一个低电平有效直接清零输入（nCD）、一个输出端（nQ）及其反相输出端（nQ），还有两个外部定时元件连接引脚（nCEXT，始终接地，以及 nREXT/CEXT）。外部定时电容（CEXT）必须连接在 nCEXT 和 nREXT/CEXT 之间，外部电阻（REXT）必须连接在 nREXT/CEXT 和 VDD 之间
品牌名称: LX(灵星芯微)
商品型号: HEF4528BT(LX)
商品编号: C52711167
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.261875克(g)

商品参数

商品概述

HEF4528是一款双路可重触发可复位单稳态多谐振荡器。每个多谐振荡器具有一个低电平有效输入（nA）、一个高电平有效输入（nB）、一个低电平有效直接清零输入（nCD）、一个输出（nQ）及其互补输出（nQ），以及两个外部定时元件连接引脚（nCEXT，始终接地，和nREXT/CEXT）。必须在nCEXT和nREXT/CEXT之间连接一个外部定时电容（CEXT），并在nREXT/CEXT和VDD之间连接一个外部电阻（REXT）。输出脉冲宽度由外部定时元件CEXT和REXT决定。当nB为低电平时，nA上的高到低跳变，或者当nA为高电平时，nB上的低到高跳变，如果nCD为高电平，则会在nQ上产生一个正脉冲（低-高-低），在nQ上产生一个负脉冲（高-低-高）。nCD上的低电平会强制nQ为低电平，nQ为高电平，并抑制任何进一步的脉冲，直到nCD变为高电平。其工作电源电压VDD推荐范围为3V至12V，参考VSS（通常为地）。未使用的输入必须连接到VDD、VSS或另一个输入。

商品特性

宽电源电压范围，从3 V到12 V
完全静态操作
5V和10V参数等级
标准化的对称输出特性
工作温度范围指定为-40℃到+125℃
封装信息：SOP16

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单稳态多谐振荡器
	逻辑类型	单稳态
	工作电压	3V~12V
	通道数	2
	传播延迟(tpd)	60ns

	属性	参数值
	灌电流(IOL)	1.1mA
	拉电流(IOH)	1.1mA
	系列	4000系列
	工作温度	-40℃~+125℃
	功能特性	脉冲宽度可调；可重触发功能；复位输入
