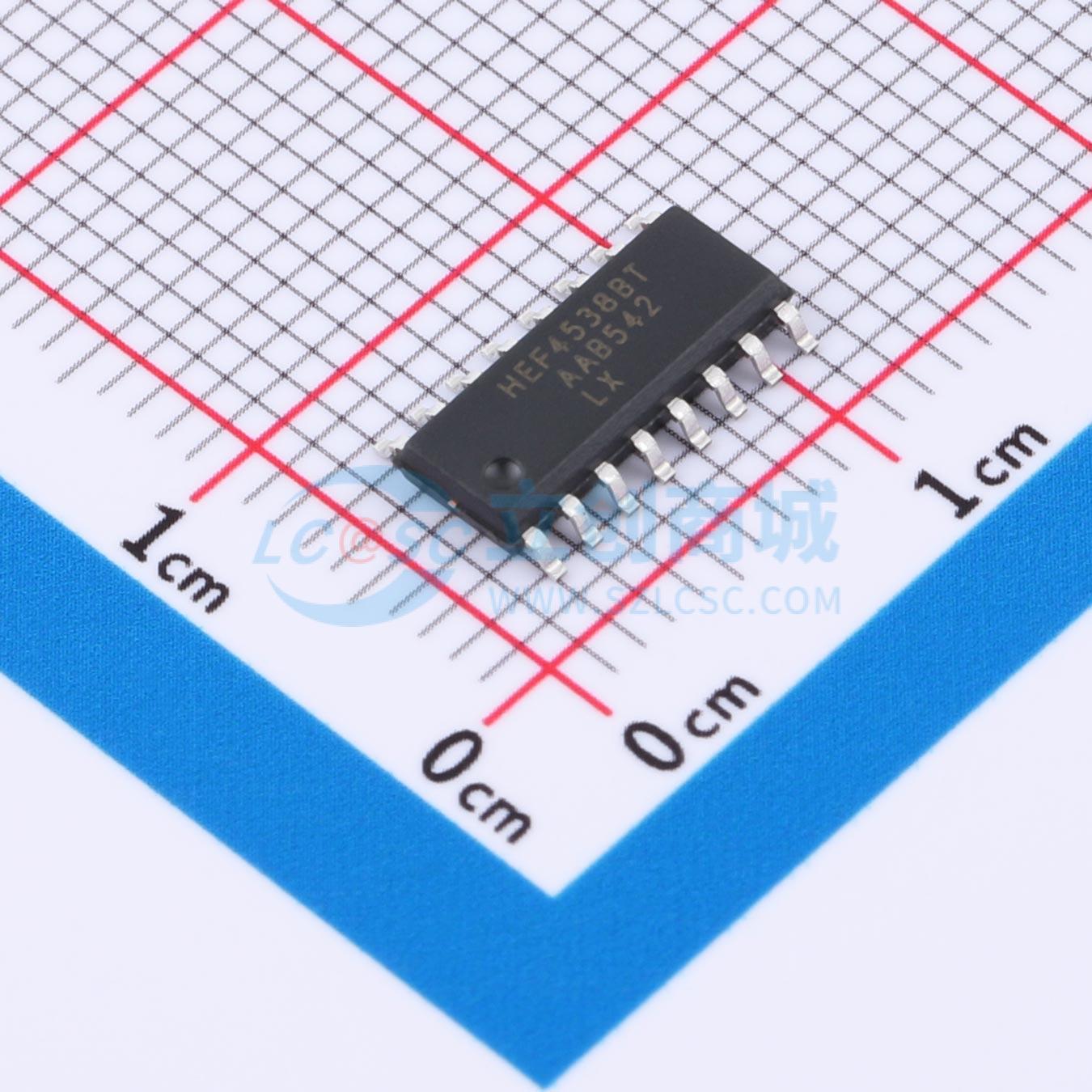

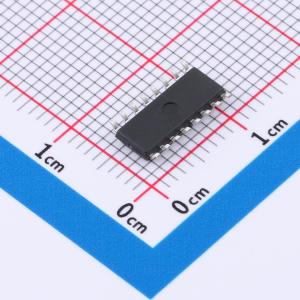

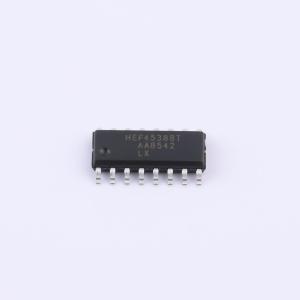

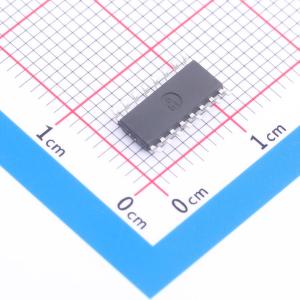

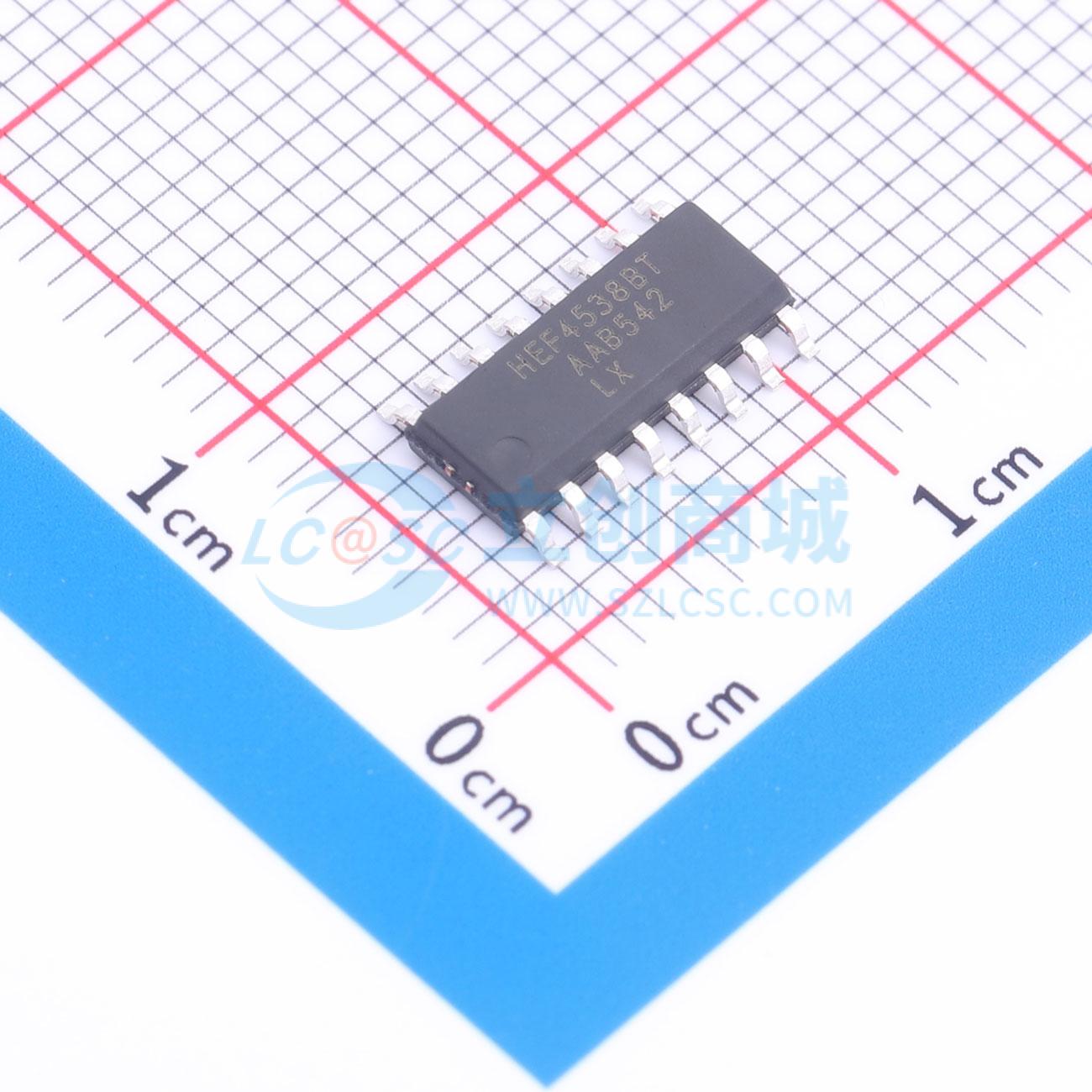

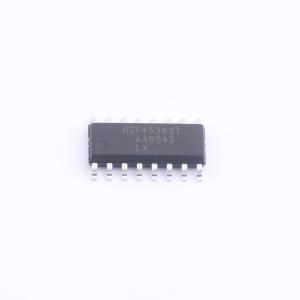

HEF4538BT(LX)

双路可重触发可复位单稳态多谐振荡器，采用LOCMOS线性设计技术

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: HEF4538是一款双可重触发、可复位单稳态多谐振荡器。每个多谐振荡器都有一个有效的直接复位输入（nCD）、一个输出（nQ）及其反相输出（nQ(overline)），还有两个用于连接外部定时元件 CEXT 和 REXT 的引脚（nREXT/CEXT 和 nCEXT，nCEXT 始终接地）。在规定温度范围内，典型脉冲宽度变化为±0.2%
品牌名称: LX(灵星芯微)
商品型号: HEF4538BT(LX)
商品编号: C52711168
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.260925克(g)

商品参数

	属性	参数值
	拉电流(IOH)	1.3mA
	系列	4000系列
	工作温度	-40℃~+125℃
	功能特性	脉冲宽度可调；可重触发功能；复位输入；双边沿触发
	输出类型	互补式

商品概述

HEF4538是一款双路可重配置、可复位单稳态多谐振荡器。每个多谐振荡器均具有一个低电平有效触发/再触发输入（nA）、一个高电平有效触发/再触发输入（nB）、一个低电平有效直接复位输入（nCD）、一个输出（nQ）及其互补输出（nQ），以及两个用于连接外部定时元件CEXT和REXT的引脚（nREXT/CEXT和nCEXT，后者始终接地）。在规定的温度范围内，典型脉冲宽度变化为±0.2%。该多谐振荡器可由输入脉冲的上升沿或下降沿触发，并能产生脉冲宽度范围从10微秒至无限长的精确输出脉冲。输出脉冲的持续时间和精度由外部定时元件CEXT和REXT决定。输出脉冲宽度（tW）等于REXT × CEXT。LOCMOS（局部氧化CMOS）中的线性设计技术保证了输出脉冲宽度的精确控制。nCD引脚上的低电平可立即终止输出脉冲。其工作电源电压VDD推荐范围为3V至12V（相对于VSS，通常为地）。未使用的输入必须连接到VDD、VSS或另一个输入。

商品特性

宽电源电压范围：3V 至 12V
对缓慢的触发上升和下降时间具有耐受性
完全静态操作
标准化对称输出特性
工作温度范围：-40℃ 至 +125℃
封装信息：SOP16

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单稳态多谐振荡器
	逻辑类型	单稳态
	工作电压	3V~12V
	通道数	2
	传播延迟(tpd)	85ns
	灌电流(IOL)	1.3mA
