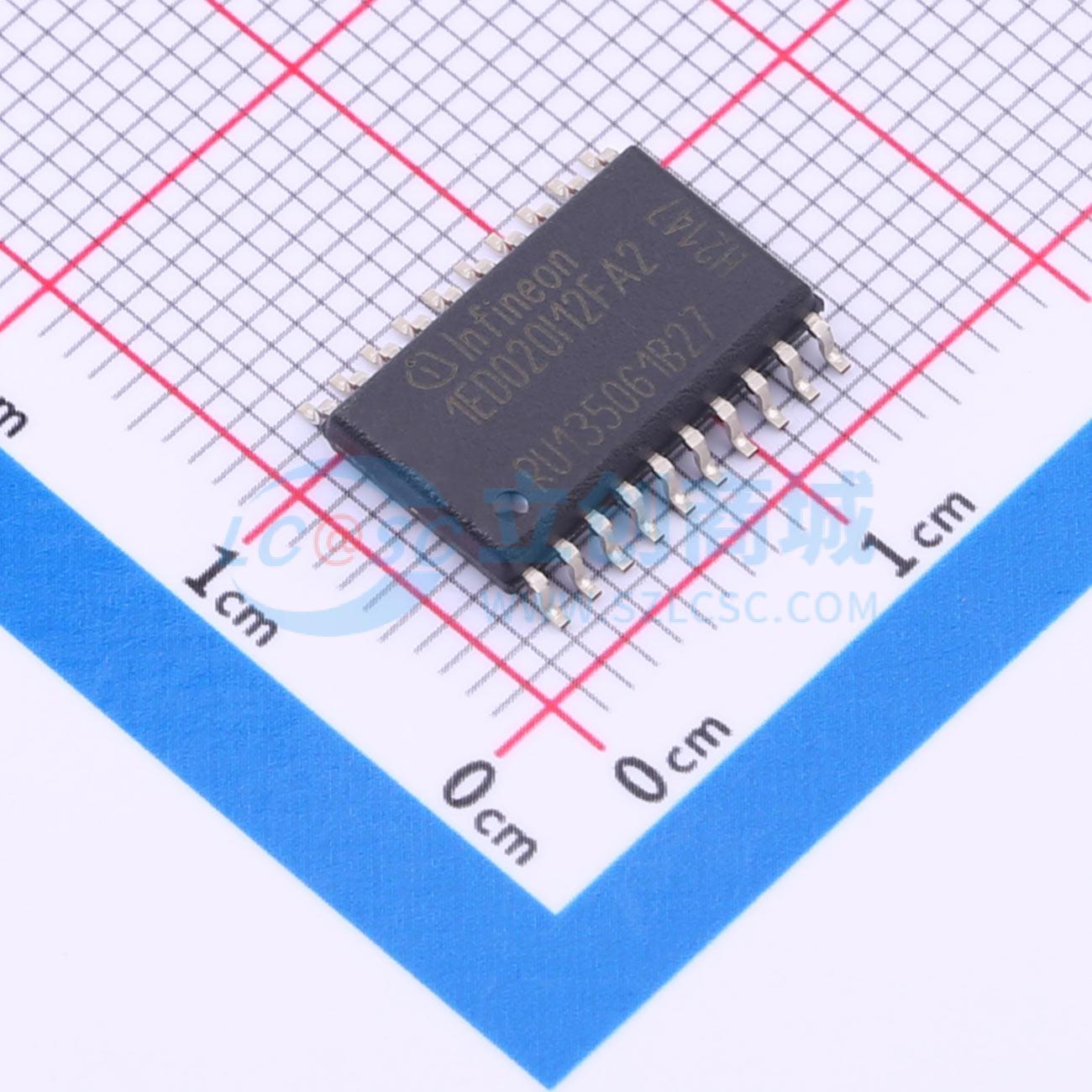

1ED020I12FA2
单路 IGBT 驱动 IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1ED020I12FA2是一款采用PG-DSO-20封装的单通道IGBT电流隔离驱动器，典型输出电流能力为2A。所有逻辑引脚均与5V CMOS兼容，可直接连接到微控制器。通过集成的无芯变压器技术实现电流隔离的数据传输
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- 1ED020I12FA2
- 商品编号
- C530918
- 商品封装
- DSO-20
- 包装方式
- 编带
- 商品毛重
- 0.65克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 负载类型 | IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 2.4A | |
| 拉电流(IOH) | 2.4A | |
| 工作电压 | 13V~20V | |
| 上升时间(tr) | 10ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 10ns | |
| 传播延迟 tpLH | 170ns | |
| 传播延迟 tpHL | 165ns | |
| 特性 | 欠压保护(UVP)；短路保护(SCP) | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 7mA |
应用领域
- 用于HEV和EV的驱动逆变器
- 用于HEV和EV的辅助逆变器
- 高功率DC/DC逆变器
