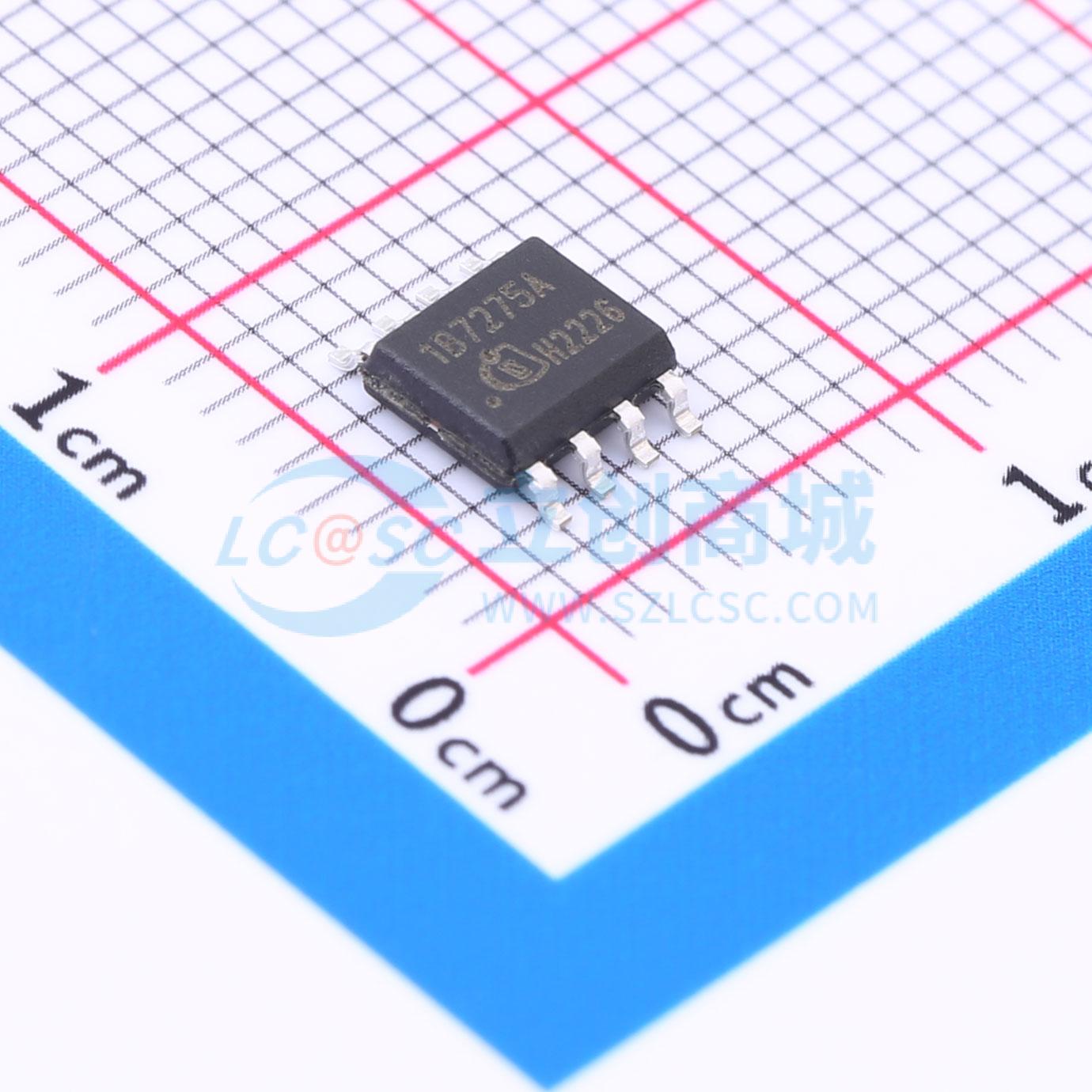

温馨提醒：图片仅供参考，商品以实物为准
1EDB7275F
采用150mil DSO封装的单通道隔离式栅极驱动IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是单通道隔离栅极驱动器IC系列，旨在驱动Si、SiC和GaN功率开关。采用8引脚DSO封装，输入到输出爬电距离为4mm，通过片上无芯变压器（CT）技术提供隔离。具有严格的时序规格，专为快速开关中高功率系统而设计。出色的共模抑制、低器件间偏差、快速信号传播和小封装尺寸，使其成为使用光耦合器或脉冲变压器的高端驱动解决方案的理想替代品。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- 1EDB7275F
- 商品编号
- C530935
- 商品封装
- DSO-8
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥；高边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 9A | |
| 拉电流(IOH) | 5A | |
| 工作电压 | 4.5V~20V | |
| 上升时间(tr) | 6.5ns | |
| 下降时间(tf) | 4.5ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 45ns | |
| 传播延迟 tpHL | 45ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 1.9V | |
| 输入低电平(VIL) | 1.6V | |
| 静态电流(Iq) | 850uA | |
| 功能特性 | 使能关断；交错导通保护 |
商品概述
EiceDRIVER 1EDBx275F 是一系列单通道隔离栅极驱动集成电路，旨在驱动硅、碳化硅和氮化镓功率开关。该产品采用 8 引脚 DSO 封装，输入到输出爬电距离为 4 毫米，通过片上无芯变压器（CT）技术实现隔离。凭借严格的时序规格，1EDBx275F 专为快速开关的中高功率系统而设计。出色的共模抑制能力、低器件间偏差、快速的信号传播和小封装尺寸，使 1EDBx275F 成为使用光耦合器或脉冲变压器的高端驱动解决方案的绝佳替代方案。
商品特性
- 单通道隔离栅极驱动器
- 输入到输出传播延迟为 45 纳秒，精度极高（+6/-4 纳秒）
- 独立的低阻抗源极和漏极输出
- 在欠压锁定（UVLO）条件下快速钳位寄生感应输出过冲
- 快速启动时间和电源故障后快速恢复
- 针对硅、碳化硅和氮化镓晶体管优化的欠压锁定（UVLO）电平（4 伏、8 伏、12 伏、15 伏）
- 高共模瞬态抗扰度（CMTI > 300 伏/纳秒）
- 采用 8 引脚 150 密耳 DSO 封装
- 根据 JEDEC 标准完全符合工业应用要求
应用领域
- 服务器和电信开关模式电源（SMPS）
- 电动汽车车载充电器
- 低压驱动器和电动工具
- 太阳能微型逆变器，太阳能优化器
- 工业电源（SMPS、家用不间断电源）
