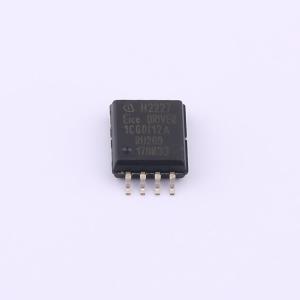

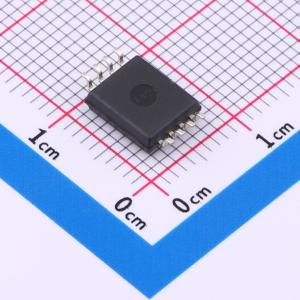

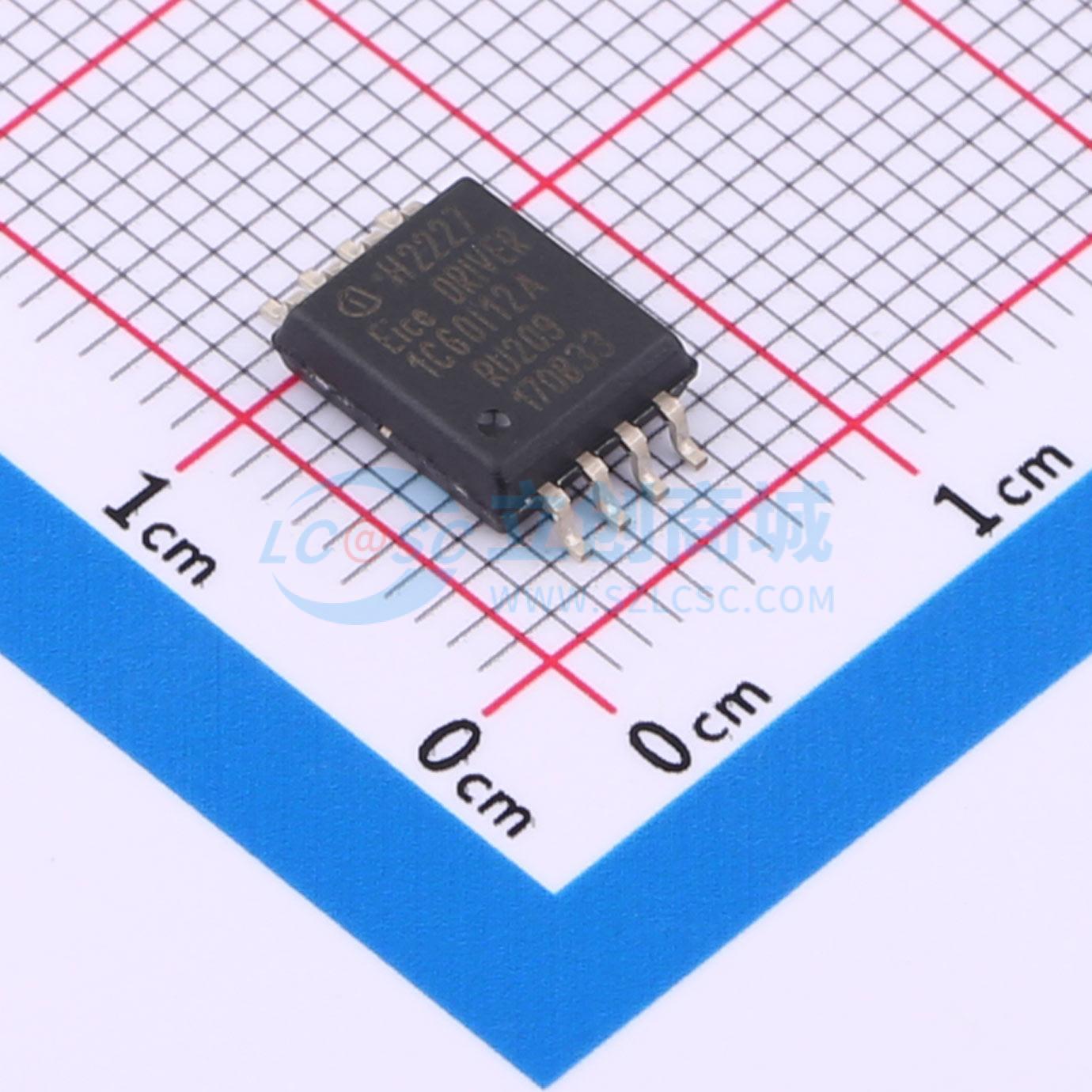

1EDC60I12AH

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: Infineon(英飞凌)
商品型号: 1EDC60I12AH
商品编号: C530946
商品封装: DSO-8
包装方式: 编带
商品毛重: 0.4克(g)

商品参数

商品概述

1EDCxxI12AH和1EDCxxH12AH是采用PG-DSO-8-59封装的单通道IGBT隔离驱动器，其独立输出引脚的输出电流最高可达10 A。输入逻辑引脚的输入电压范围为3 V至15 V，采用缩放CMOS阈值电平，甚至可支持3.3 V的微控制器。通过无芯变压器技术实现跨隔离屏障的数据传输。每个驱动器系列成员均具备逻辑输入和驱动器输出欠压锁定（UVLO）以及主动关断功能。

商品特性

单通道隔离IGBT驱动器
适用于600 V/650 V/1200 V的IGBT、MOSFET和SiC MOSFET
轨到轨输出的典型峰值电流最高可达10 A
独立的源极和漏极输出
无芯变压器隔离驱动器
宽输入电压工作范围
适用于高环境温度下运行
通过UL 1577认证，绝缘测试电压V₁₅₀ = 3000 V，持续时间1 s

应用领域

交流和无刷直流电机驱动器
高压DC/DC转换器和DC/AC逆变器
感应加热谐振应用
UPS系统、焊接和太阳能

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	负载类型	IGBT
	灌电流(IOL)	9.4A
	拉电流(IOH)	10A

	属性	参数值
	工作电压	3.1V~17V
	上升时间(tr)	5ns
	下降时间(tf)	4ns
