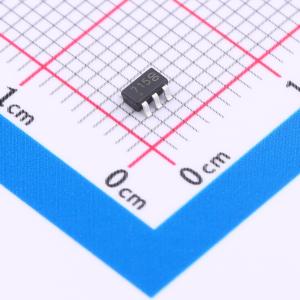

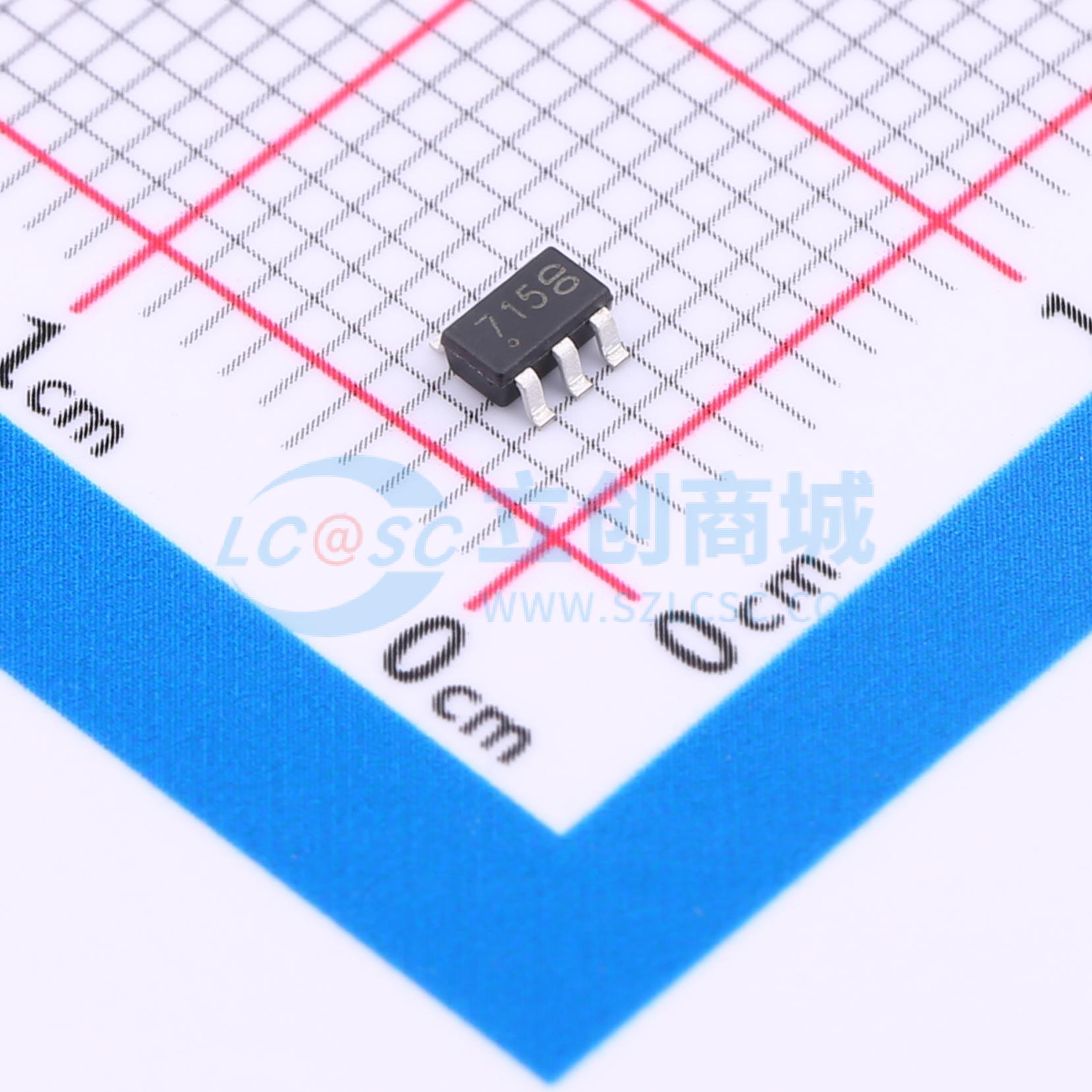

温馨提醒：图片仅供参考，商品以实物为准

1ED44175N01B

品牌名称: Infineon(英飞凌)
商品型号: 1ED44175N01B
商品编号: C530933
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.036克(g)

商品概述

1ED44175N01B是一款低压功率IGBT同相栅极驱动器。采用专有的抗闩锁CMOS技术，实现了坚固的单片结构。逻辑输入与标准CMOS或LSTTL输出兼容。输出驱动器具有电流缓冲级。1ED44175N01B设有用于过流保护检测的OCP引脚和故障状态输出（激活时，EN/FLT引脚内部拉低）。EN/FLT需要外部上拉以实现正常工作，将EN/FLT拉低可禁用驱动器。Vcc引脚上的内部电路提供欠压锁定保护，在Vcc电源电压处于工作范围之前，保持输出为低电平。

商品特性

带负电压输入的过流检测
过流阈值为 -0.246 V，精度公差为 ±5%
故障输出和使能共用单引脚
可编程故障清除时间
IGBT欠压锁定
CMOS施密特触发输入
与3.3 V、5 V和15 V输入逻辑兼容
支持最大25 V的CC电压供电
输出与输入同相
OCP引脚具有 -10 Vdc负输入能力
3 kV ESD HBM
符合RoHS标准

应用领域

数字控制PFC
家用电器
空调
工业应用
单端拓扑通用低端栅极驱动器

数据手册PDF

放大查看下载PDF

交货周期

订货89-91个工作日

购买数量

(3000个/圆盘，最小起订量 3000 个)

个

起订量：3000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	负载类型	IGBT
	灌电流(IOL)	2.6A

	属性	参数值
	拉电流(IOH)	2.6A
	工作电压	12.7V~20V
	下降时间(tf)	5ns
