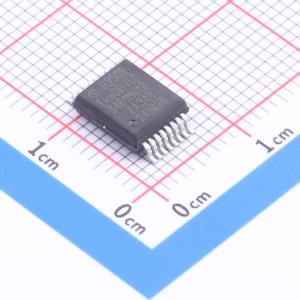

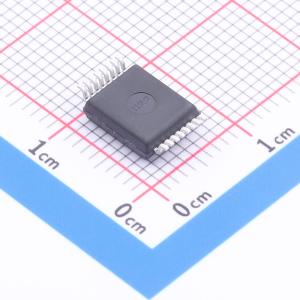

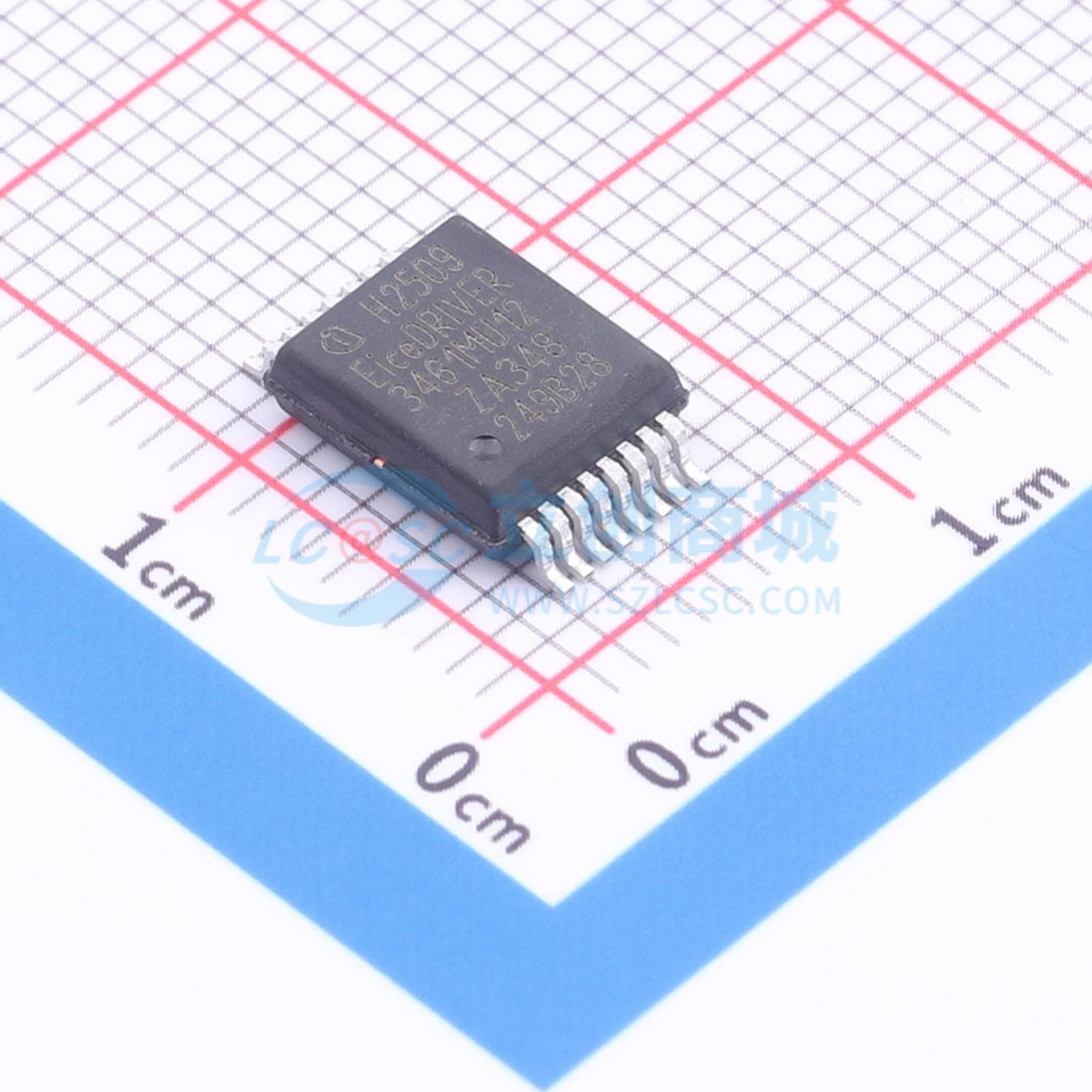

温馨提醒：图片仅供参考，商品以实物为准
1ED3461MU12M
单通道5.7 kV (rms) 隔离栅极驱动器IC，带可调DESAT和软关断功能
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由采用小型PG-DSO-16封装的单通道栅极驱动IC组成，爬电距离和电气间隙达8mm。提供典型峰值输出电流3A、6A和9A。包含可调控制和保护功能，简化高可靠性系统设计。所有参数调整都可从输入侧完成，仅需两个电阻即可调节DESAT滤波时间、前沿消隐时间和软关断电流水平。所有逻辑I/O引脚与3.3V或5V CMOS兼容，可直接连接微控制器。通过集成无芯变压器技术实现跨电隔离的数据传输。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- 1ED3461MU12M
- 商品编号
- C530928
- 商品封装
- DSO-16
- 包装方式
- 编带
- 商品毛重
- 0.376958克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 负载类型 | IGBT；MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 6A | |
| 拉电流(IOH) | 6A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.5V | |
| 上升时间(tr) | 15ns | |
| 下降时间(tf) | 15ns | |
| 特性 | 欠压保护(UVP)；过热保护(OPT) | |
| 工作温度 | -40℃~+125℃ |
商品概述
1ED34x1Mc12M系列（X3模拟）由采用小型PG-DSO-16封装的单通道电气隔离式栅极驱动IC组成，爬电距离和电气间隙达8 mm。该栅极驱动IC的典型峰值输出电流为3 A、6 A和9 A。 该系列包含可调节的控制和保护功能，可简化高可靠性系统的设计。所有参数调节均在输入侧完成，仅需两个电阻即可调节去饱和（DESAT）滤波时间、前沿消隐时间和软关断电流水平。 所有逻辑输入/输出引脚均与3.3 V或5 V的CMOS兼容，且依赖于电源电压，可直接连接到微控制器。 电气隔离的数据传输通过集成无芯变压器技术实现。
商品特性
- 适用于650 V、1200 V、1700 V、2300 V的IGBT、SiC和Si MOSFET
- 输出电源电压的绝对最大值为40 V
- 典型灌电流和拉电流峰值输出电流为±3 A、±6 A和±9 A
- 独立的源极和漏极输出，适用于硬开关，并带有有源米勒钳位/钳位驱动器
- 用于从输入侧进行参数配置的调节引脚
- 精确的VCESat检测（DESAT），具备故障输出，可通过ADJB引脚的电阻调节滤波时间和前沿消隐时间
- 可通过ADJA引脚的电阻在去饱和检测后调节IGBT软关断
- 可在高达125 ℃的环境温度下工作，在160 ℃（±10 ℃）时过热关断
- 芯片间传播延迟匹配紧密（tPDD,max = 30 ns）
- 输入和输出侧具备带迟滞的欠压锁定保护，并可主动关断
- 高共模瞬态抗扰度CMTI = 200 kV/μs
- 采用节省空间的小型DSO-16细间距封装，爬电距离大（>8 mm）
- 通过安全认证UL 1577认可（文件编号E311313），1 s的V150,test = 6840 V（rms），60 s的V150 = 5700 V（rms）
- 待获得IEC 60747-17/VDE 0884-11认证，V|0RM = 1767 V（峰值，加强绝缘）
- 提供评估板EVAL-1ED3491MX12M
应用领域
- 工业电机驱动器 - 紧凑型、标准型、高性能型、伺服驱动器
- 太阳能逆变器
- 不间断电源（UPS）系统
- 焊接设备
- 商用和农用车辆（CAV）
- 商用空调（CAC）
- 高压隔离式DC-DC转换器
- 隔离式开关电源（SMPS）
