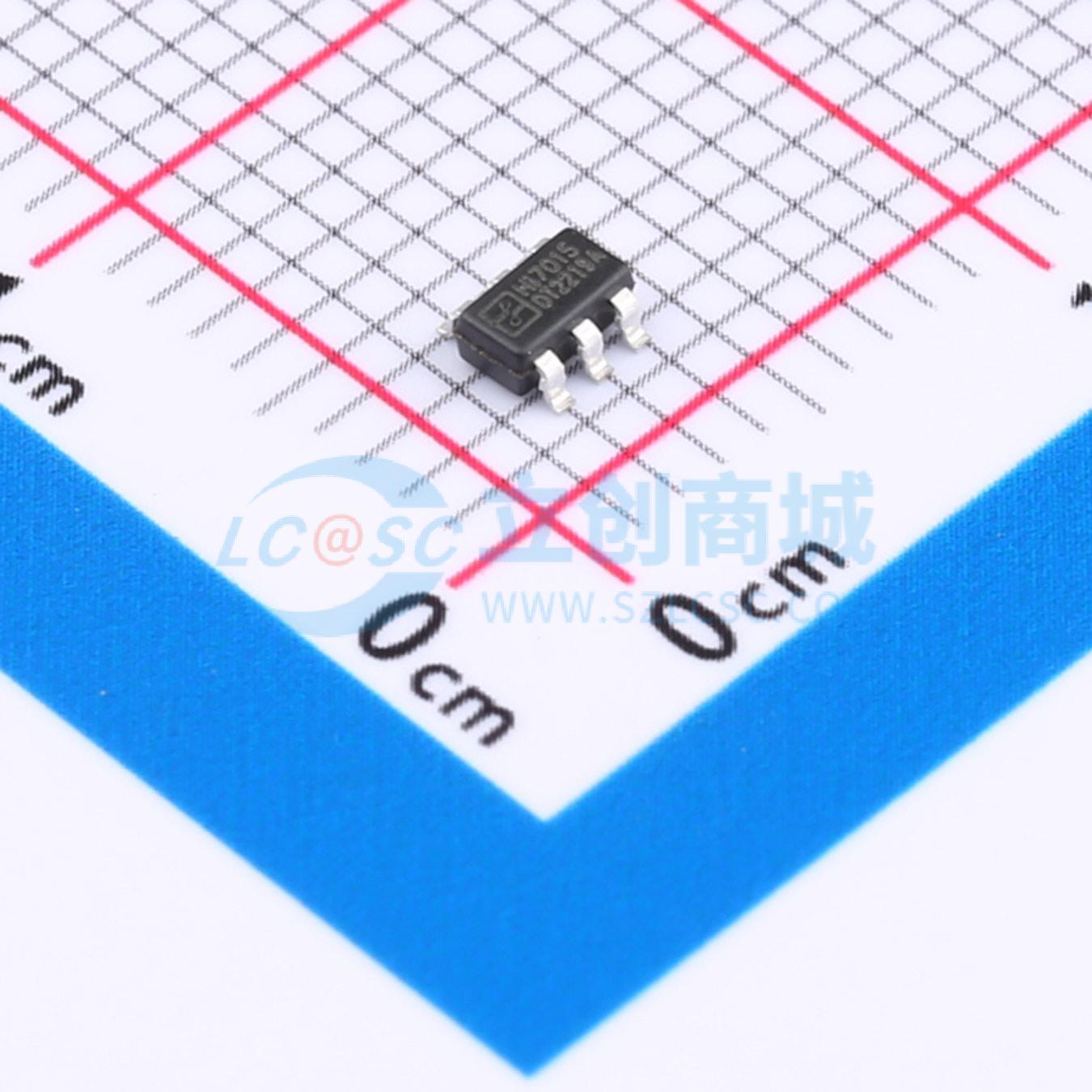

温馨提醒：图片仅供参考，商品以实物为准
Hi7015
DC-DC降压恒流驱动IC/PWM调光/内置MOS
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 调光比65536:1,1‰深度调光@20K,超低压差1.5V恒流
- 品牌名称
- Hichips(智芯)
- 商品型号
- Hi7015
- 商品编号
- C4944970
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 4V~30V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 500mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品概述
Hi7015是一款外围电路简单的多功能平均电流型LED恒流驱动器，适用于4 - 30V电压范围的降压BUCK大功率调光恒流LED领域。 芯片PWM端口支持超小占空比的PWM调光，可响应最小60ns脉宽。芯片采用专利算法，为客户提供最佳解决方案，最大限度地发挥灯具优势，以实现景观舞台灯高辉的调光效果，65536（256*256）级高辉调光。PWM端口为高电平时，芯片正常工作。为低电平芯片时，芯片输出关闭。 芯片采用专利的平均电流控制算法，输出电流恒流精度±3%，且输出电流受输入输出电压、系统电感的影响小；芯片内部集成环路补偿，外围电路简洁，系统更加稳定可靠。
Hi7015是一款外围电路简单的多功能平均电流型LED恒流驱动器，适用于4 - 30V电压范围的非隔离式恒流LED驱动领域。通过对CS端口的电流采样来实现精准的电流控制，芯片集成了多种调光模式，拓展了系统应用。
商品特性
- 支持高辉调光，65536：1调光比
- 宽输入电压：4 - 30V
- 平均电流工作模式
- 高效率：最高可达95%
- 输出电流可调范围60~500mA
- 内驱50mΩ/30V的MOS
- 内置5V稳压管
- 最大工作频率1MHz
- 恒流精度≤±3%
- 支持PWM调光
- 封装：SOT23 - 6
应用领域
- 景观亮化洗墙灯
- 舞台调光效果灯
- 建筑照明
- 智能照明
