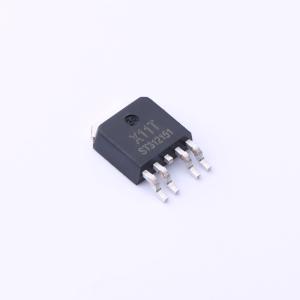

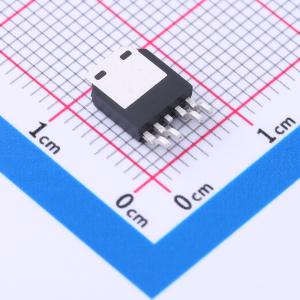

X11T
低压线性恒流驱动/PWM调光
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 65536:1 高辉调光，1V压差可恒流
- 品牌名称
- Hichips(智芯)
- 商品型号
- X11T
- 商品编号
- C4944978
- 商品封装
- TO-252-4
- 包装方式
- 编带
- 商品毛重
- 0.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 5V~46V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 1.05A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | 过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | 3% |
商品概述
X11T是一款外围电路简洁的单路线性大功能LED恒流驱动器，适用于5 - 46V电压范围的LED恒流照明领域。芯片PWM端口支持高辉调光，能够响应最小60ns的PWM调光信号。采用专利算法，提供最佳解决方案，实现景观舞台灯高辉的调光效果，有65536（256×256）级高辉调光。PWM端口为高电平时，芯片正常工作；为低电平时，芯片输出关闭。芯片的输出电流通过REXT端口电阻来设定，电流最大能到1050mA，且能通过PWM实现65536:1高辉调光。PWM端口默认上拉，内部自带100μA上拉能力。该芯片是一款外围电路简单的多功能平均电流型LED恒流驱动器，适用于5 - 46V电压范围的低压线性恒流LED驱动领域。采用LDO线性恒流控制，外围不需要传统开关电源的电感和续流二极管，输出电流精度在±3％以内，外围电路更加简洁可靠。
商品特性
- 支持高辉调光，65536:1调光比
- 输入电压范围：5 - 46V
- 支持PWM调光
- 输出电流20mA ~ 1A
- 内置5V稳压管
- 恒流精度 ≤3%
- 过温降电流
- 封装：TO252 - 4
应用领域
- 景观亮化LED照明
- 高端汽车车灯LED照明
- 低压商业LED照明
