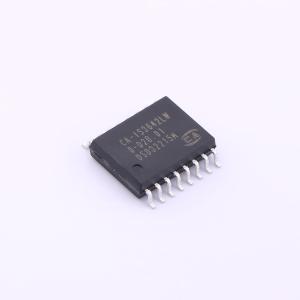

CA-IS3642LW
CA-IS36xx 高性能，5000 VRMS 隔离耐压，集成高效率、低辐射 DC-DC 转换器的数字隔离器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 集成隔离电源的四通道数字隔离器
- 品牌名称
- Chipanalog(川土微)
- 商品型号
- CA-IS3642LW
- 商品编号
- C4944980
- 商品封装
- SOIC-16-WB
- 包装方式
- 编带
- 商品毛重
- 0.88克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器(带电源) | |
| 正向通道数 | 2 | |
| 反向通道数 | 2 | |
| 最大数据速率 | 100Mbps | |
| 默认输出 | 低电平 |
| 属性 | 参数值 | |
|---|---|---|
| 集成电源工作电压 | 3V~5.5V | |
| 集成电源输出电压 | 5V；3.3V | |
| 隔离电压(Vrms) | 5000 | |
| CMTI(kV/us) | 150kV/us | |
| 工作温度 | -40℃~+125℃ |
商品概述
CA-IS36xx 是数字隔离器系列中，增强隔离耐压并集成DC-DC转换器的一款芯片。CA-IS36xx 的出现可替代传统用分立器件组建的隔离电源方案，并且新方案使得外形尺寸更小，能够实现完全隔离。
CA-IS3620/CA-IS3621/CA-IS3622 是双通道数字隔离器。CA-IS3640/CA-IS3641/CA-IS3642/CA-IS3643/CA-IS3644 是四通道数字隔离器。
CA-IS3620 芯片有两个同向的通道，CA-IS3621 和CA-IS3622 芯片具有两个反向的通道。CA-IS3640 芯片具有四个前向通道，CA-IS3641 芯片具有三个前向通道和一个反向通道，CA-IS3642 芯片具有两个前向通道和两个反向通道，CA-IS3643 芯片具有一个前向通道和三个反向通道，CA-IS3644 具有四个反向通道。所有器件都具有故障安全模式选项，如果输入信号丢失，则以L 为后缀的芯片默认输出为低电平，以H 为后缀的芯片默认输出为高电平。
应用领域
- 工业自动化控制系统
- 电机控制
- 医疗设备
- 测试和测量
- 隔离ADC，DAC
