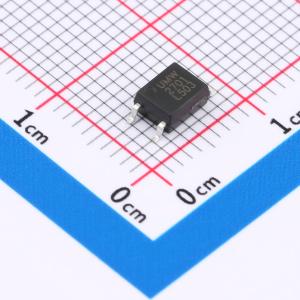

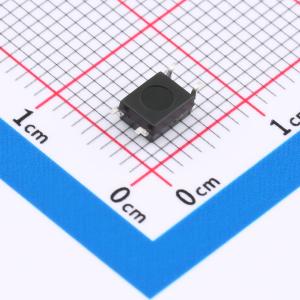

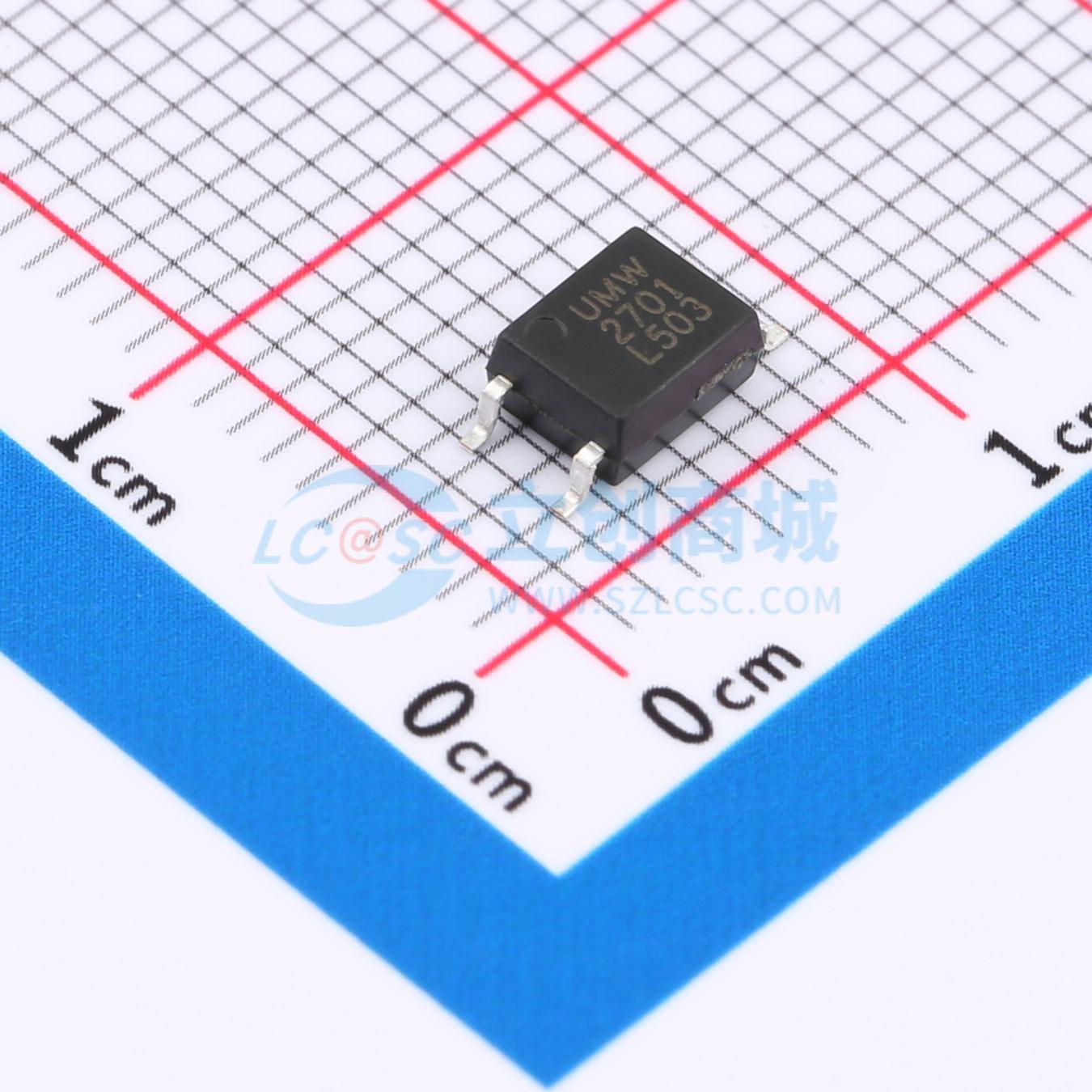

温馨提醒：图片仅供参考，商品以实物为准
PS2701-1-L
DC 5kV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- PS2701是一款小型贴片光电耦合器件，适用于表面贴装生产。PS2701是由砷化镓发光二极管和光电晶体管组成的光耦合器。其体积比双列直插封装（DIP）更小，适用于高密度表面贴装应用，如可编程控制器
- 品牌名称
- UMW(友台半导体)
- 商品型号
- PS2701-1-L
- 商品编号
- C4944983
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.1V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,2mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 5us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 300% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
UMW PS2701-1-L 是一款小型贴片光电耦合器件，适用于表面贴装生产。该器件由砷化镓发光二极管与光电晶体管构成，其体积小于双列直插式封装，适用于高密度表面贴装应用，例如可编程控制器。
商品特性
- 电流传输比范围：50~300% (I_F = 5mA, V_CE = 5V)
- 输入输出隔离电压：3750 Vrms
- 集电极-发射极击穿电压 BV_CEO ≥ 80V
应用领域
- 开关电源
- 智能电表
- 工业控制
- 测量仪器
- 办公设备
