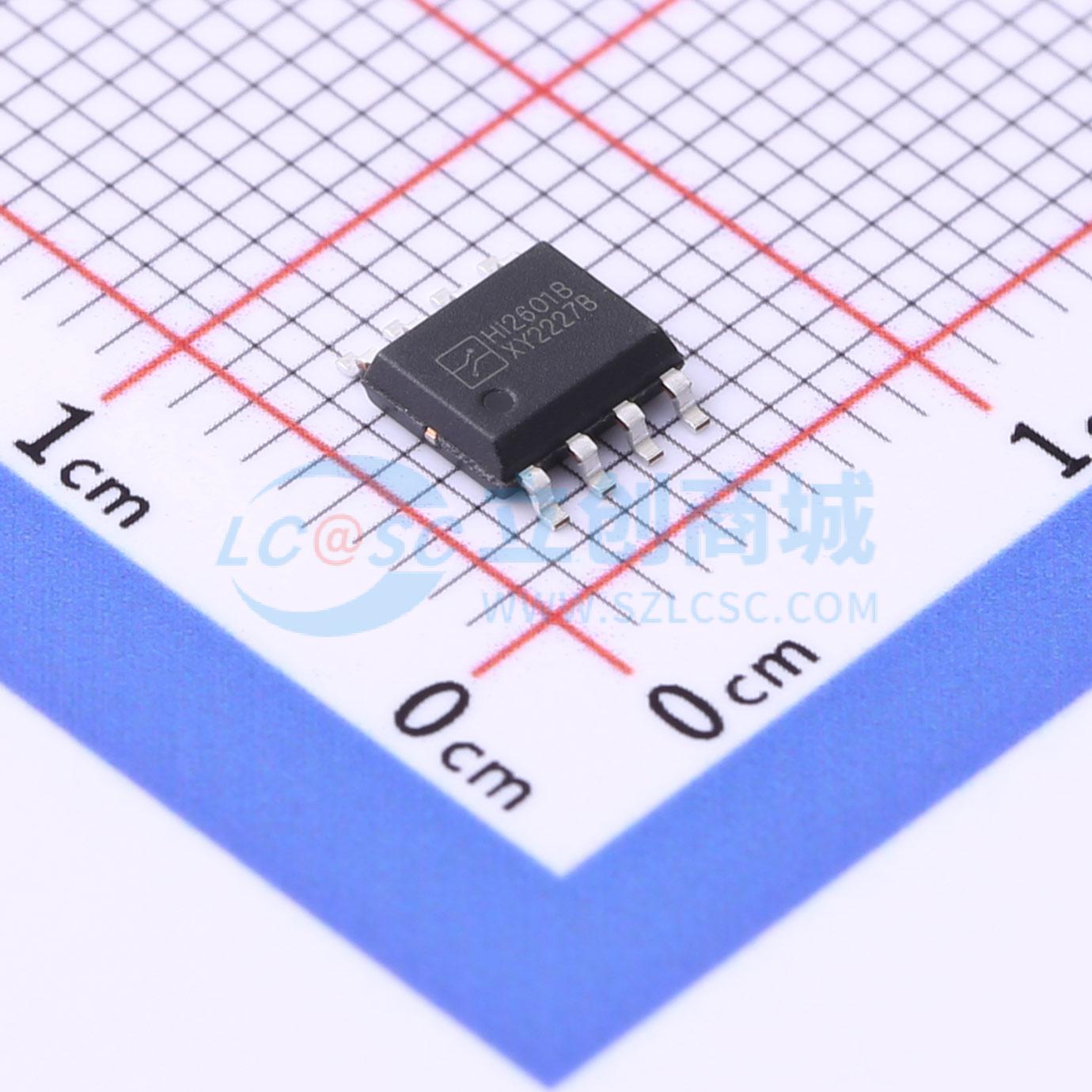

Hi2601B
DC-DC降压恒流驱动IC/常亮/内置MOS
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 常亮输出，支持半亮模式 Hi2601B 是一款外围电路简单的多功能平均电流型LED 恒流驱动器，适用于5-100V 电压范围的降压BUCK 大功率调光恒流LED 领域。 芯片集成了高低亮功能，可以通过MODE 端口实现高低亮功能切换。在MODE 引脚悬空或接地时，为高亮模式，MODE 引脚接高电平时，为1/2 电流的低亮模式。
- 品牌名称
- Hichips(智芯)
- 商品型号
- Hi2601B
- 商品编号
- C4944972
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 5V~100V | |
| 开关频率 | 131kHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 1.5A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 特性 | 过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
Hi2601B 是一款外围电路简单的多功能平均电流型LED 恒流驱动器，适用于5 - 100V 电压范围的降压BUCK 大功率调光恒流LED 领域。 芯片集成了高低亮功能，可以通过MODE 端口实现高低亮功能切换。在MODE 引脚悬空或接地时，为高亮模式，MODE 引脚接高电平时，为1/2 电流的低亮模式。 此外芯片内部集成了VDD 钳位电路以及过温降电流处理，减小了外围电路元件数量并提高了系统的可靠性。 芯片采用专利的平均电流控制算法固定频率130kHz 的PWM 工作模式下，输出电流恒流精度±5% ，且输出电流受输入输出电压、系统电感的影响小；芯片内部集成环路补偿，外围电路简洁，系统更加稳定可靠。 封装为常见的SOP8 大功率散热封装，散热效果非常优秀。
商品特性
- 宽输入电压：5 - 100V
- 平均电流工作模式
- 高效率：最高可达95%
- 输出电流可调范围60mA ~ 1.5A
- 内驱200mΩ / 100V 的MOS
- 内置5V 稳压管
- 固定工作频率130KHz
- 恒流精度 ≤ ±5%
- 支持MODE 半亮长亮切换
- 封装：SOP8
应用领域
- 景观亮化洗墙灯
- 汽车照明
- LCD 背光照明
- 建筑照明
