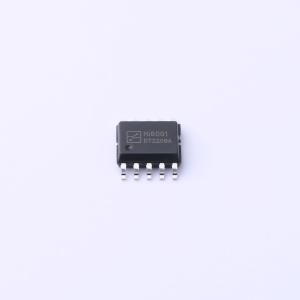

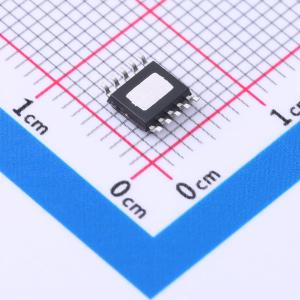

Hi6001
DC-DC升压恒流驱动IC/模拟输出/内置MOS
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 内置100VMOS，宽输入电压范围，超低待机功耗，PWM转模拟调光，无频闪，深度调光
- 品牌名称
- Hichips(智芯)
- 商品型号
- Hi6001
- 商品编号
- C4944975
- 商品封装
- SSOP-10-EP-150mil
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.7V~40V | |
| 开关频率 | 130kHz~1MHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过温保护(OTP)；过压保护(OVP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品概述
Hi600X 是一系列外围电路简洁的宽调光比升压恒流驱动器，适用于3-40V 输入电压范围的LED 照明领域。Hi600X 采用专利算法，可以实现高精度的恒流效果，输出电流恒流精度 ≤±3 % ，电压工作范围为5-40V，可以轻松满足锂电池及中低压的应用需求，输出耐压仅由MOS 耐压决定。芯片内部有专利的高精度恒流算法，确保VIN的上电时间 <500ms。PWM 调光信号内部转模拟，调光全程无频闪，支持1K 以上的调光频率，调光比100：1。当EN/DIM 拉低到GND 超过 40ms ，芯片自动进入休眠模式以降低功耗，此时待机电流 <2uA ，当EN/DIM 端口拉高以后芯片重新启动。
商品特性
- 支持100：1 调光比
- 工作电压范围5-40V
- 启动电压2.7V
- 支持软启动
- 转换效率 >95%
- 超低待机功耗 <2uA
- 真正无频闪调光
- 支持调光频率超过32K
- 支持开关频率设置
- 支持PWM/模拟信号调光
- 内置40VLDO 供电
- 恒流精度 ≤±3 %
- 支持过温降电流
- 支持输出过压保护
- 封装：ESSOP10
应用领域
- 户外照明
- 电视背光照明
- 锂电应用方案
- 太阳能路灯
- 补光灯
