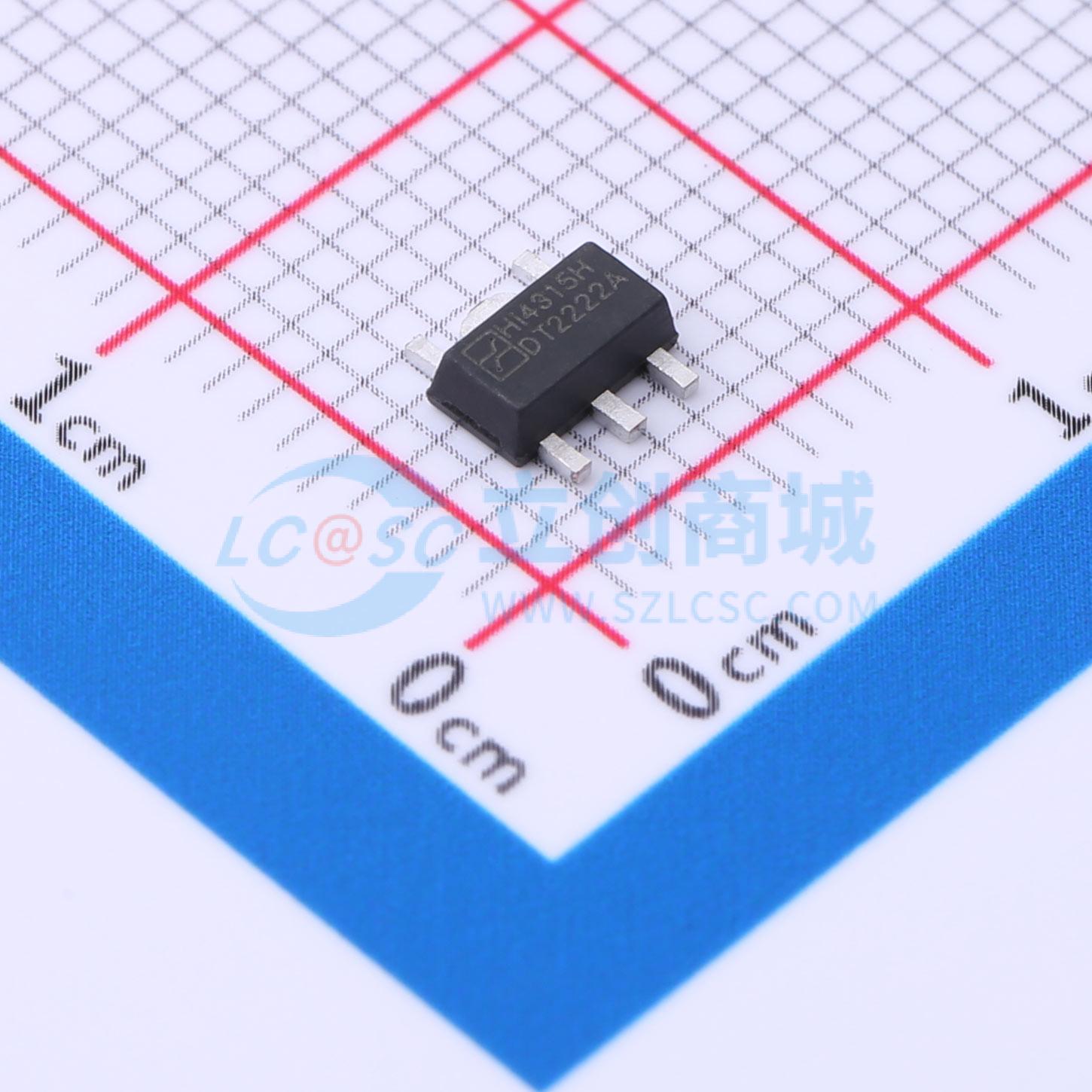

Hi4315H
DC-DC降压恒流驱动IC/PWM调光
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 调光比65536:1,1‰深度调光@20K,超低压差1.5V恒流
- 品牌名称
- Hichips(智芯)
- 商品型号
- Hi4315H
- 商品编号
- C4944971
- 商品封装
- SOT-89-5
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 5V~60V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 1.5A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 功能特性 | 过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品概述
Hi4315H 是一款外围电路简单的多功能平均电流型 LED 恒流驱动器，适用于 5 - 60V 电压范围的降压 BUCK 大功率调光恒流 LED 领域。芯片 PWM 端口支持超小占空比的 PWM 调光，可响应最小 60ns 脉宽。采用专利算法，提供最佳解决方案，实现 65536（256×256）级高辉调光。PWM 端口高电平时芯片正常工作，低电平时输出关闭。芯片可通过 PWM 端口实现模拟调光功能，PWM 接 0.3 - 2.1V 模拟调光信号输入时为模拟调光模式，端口电压低于 0.3V 输出关闭。采用专利的平均电流控制算法，输出电流恒流精度≤±3％，且输出电流受输入输出电压、系统电感的影响小；采用高端采样，可通过外部电阻设置电流值，外围电路简洁，系统更加稳定可靠。
商品特性
- 支持高辉调光，65536：1 调光比
- 宽输入电压：5 - 60V
- 平均电流工作模式
- 高效率：最高可达 95%
- 输出电流高达 1.5A
- 内置 400mΩ 的 MOS
- 内置 5V 稳压管
- 最大工作频率 1MHz
- 恒流精度≤±3%
- 支持 PWM/模拟调光
- 过温降电流
- 封装：SOT89 - 5
应用领域
- 低压 LED 射灯/工业用灯
- 车载 LED 灯
- LED 台灯
- LED 信号灯
- LED 舞台灯
